《建筑材料与构造》押题密卷2

环氧树脂漆……具有附着力强、耐化学性及电绝缘性能优良、机械性能好等特点。但户外耐候性差，故不宜用于室外。

岩棉和矿渣棉均属于矿棉，是由玄武岩、高炉矿渣熔融体以压缩空气或蒸汽喷成，具有不燃，吸声，耐火，价格低，吸水性大，弹性小的特性，主要用作填充用料。

根据《清式营造则例》，琉璃瓦的规格型号共分“二样”～“九样”八种，一般常用“五样”“六样”“七样”三种型号。

《绿色建筑评价标准》4.4.7和5.4.7规定(分别针对住宅建筑和公共建筑)在建筑设计选材时考虑材料的可循环使用性能。在保证安全和不污染环境的情况下，可再循环材料使用重量占所用建筑材料总重量的10%以上。现行规范中，评价指标中的一般项改为评分项，取消优选项。与该题目相对应的条文为：7.2.12采用可再利用材料和可再循环材料，评价总分值为10分，并按下列规则评分：1住宅建筑中的可再利用材料和可再循环材料用量比例达到6%，得8分；达到10%，得10分。2公共建筑中的可再利用材料和可再循环材料用量比例达到10%，得8分；达到15%，得10分。

塑料具有比重(密度)小、比强度高、耐油浸、耐腐蚀、耐磨、隔声、绝缘、绝热等优点。但塑料受温度、时间影响较大，具有较大的蠕变性，同时，受气候影响会引起老化；热膨胀系数较大，能燃烧。

金砖用于宫殿、庙宇等大殿的墁地，尺寸同尺七以上地砖。尺七地砖的尺寸为60mm×570mm×570mm、80mm×570mm×570mm两种。

不锈钢是以铬(Cr)为主加元素的合金钢，铬含量越高，钢的耐蚀性越好。

过火石灰熟化慢，为消除过火石灰的危害(使抹灰层表面开裂或隆起)，因此必须将石灰浆在贮存坑中放置两周以上的时间(称为“陈伏”)，方可使用。

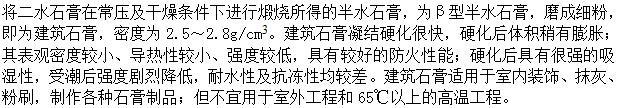

建筑石膏在凝固时体积将微膨胀，膨胀率约1%；制备菱苦土料浆时不用水拌合(因凝结慢，硬化后强度低)，而用氯化镁、硫酸镁及氯化铁等盐的溶液拌合；石灰在使用前需陈伏。

后浇带可做成平直缝，结构主筋不宜在缝中断开；后浇带应设在受力和变形较小的部位；后浇带间距宜为30～60m，宽度宜为700～1000mm。

散水的主要作用是防止雨水和地面水浸入基础和地基，造成建筑物下沉。

用柴油发电机自行发电显然不是节约能源的措施。

《建筑装饰工程施工及验收规范》，第2.3.4条涂抹水泥砂浆每遍厚度宜为5～7mm，涂抹石灰砂浆和水泥混合砂浆每遍厚度宜为7～9mm；第2.3.5条面层抹灰经赶平压实后的厚度，麻刀石灰不得大于3mm；纸筋石灰、石膏灰不得大于2mm。

根据《建筑结构荷载规范》附录A，A项为0.90kN/㎡，B项为0.27kN/㎡，C项为0.55kN/㎡，D项为0.45kN/㎡。故B项荷载最小。

当玻璃采光顶支承结构的材料为铝合金型材时，铝合金型材应采用阳极氧化、电泳涂漆、粉末喷涂、氟碳喷涂等进行表面处理；铝合金型材有效截面的部位厚度不应小于2.5mm。

通风隔热就是在屋顶设置架空通风间层，使其上层表面遮挡阳光辐射，同时利用风压和热压作用将间层中的热空气不断带走，使通过屋面板传入室内的热量大为减少，从而达到隔热降温的目的。

变形缝内宜填充泡沫塑料或沥青麻丝，上部放垫衬材料，并用卷材封盖，顶部加扣混凝土盖板或金属盖板，且泛水高度应≥250mm。

《地下工程防水技术规范》规定：4.8.9地下工程种植顶板的防排水构造应符合下列要求：①耐根穿刺防水层应铺设在普通防水层上面。②耐根穿刺防水层表面应设置保护层，保护层与防水层之间应设置隔离层。……4.3.25卷材防水层经检查合格后，应及时做保护层，保护层应符合下列规定：顶板卷材防水层上的细石混凝土保护层，应符合下列规定；①采用机械碾压回填土时，保护层厚度不宜小于70mm；②采用人工回填土时，保护层厚度不宜小于50mm；③防水层与保护层之间宜设置隔离层。新的《种植屋面工程技术工程》(JGJ155-2013)对小乔木种植土的厚度要求为≥600mm。

B项，一般窗的隔声能力为20～30dB，采用双层玻璃时，隔声能力可提高至32～52dB。

混凝土道面的横向伸缝的最大间距为30m。

《建筑设计防火规范》对防火隔离带的规定如下：6.7.6应在保温系统中每层设置水平防火隔离带。防火隔离带应采用燃烧性能为A级的材料，防火隔离带的高度不应小于300mm。设置防火分隔带的条件及其他要求。

陶瓷面砖的粘贴一般不使用水泥石灰膏砂浆。而使用水泥砂浆打底1：3水泥砂浆的厚度常为5mm。

根据《高层民用建筑设计防火规范》，5.5.2高层建筑的中庭屋顶承重构件采用金属结构时，应采取外包敷不燃烧材料、喷涂防火涂料等措施，其耐火极限不应小于1.00h，或设置自动喷水灭火系统。题中各选项的耐火极限分别为：5.5mm厚“薄涂型”防火涂料为1.0h，15mm厚“厚涂型”防火涂料1.0h(10mm厚应低于1h)；10mm厚钢丝网片抹灰为0.25h；轻钢龙骨10mm双面石膏板为0.3h。另外，薄涂型涂料适合于室内裸露钢结构。参考图集《工程做法》。现行规范对此并无规定。

《金属与石材幕墙工程技术规范》规定：4.1.3石材幕墙中的单块石材板面面积不宜大于1.5㎡。5.5.1规定用于石材幕墙的石板，厚度不应小于25mm。

根据《建筑内部装修设计防火规范》，营业面积大于100㎡的酒店，其顶棚应采用A级材料。2.0.4规定安装在钢龙骨上燃烧性能达到B1级的纸面石膏板，矿棉吸声板，可作为A级装修材料使用。

混凝土中掺加减水剂后可获得改善和易性或减水增强或节省水泥等多种效果。同时混凝土的耐久性也能得到显著改善。而混凝土的和易性是一项综合的技术性质，包括流动性、黏聚性和保水性3方面的含义。

聚苯乙烯泡沫塑料机械性能好，切割加工和安装方便，外观为白色、无味、化学稳定性好.最高使用温度为82℃，所以不能用作热水的隔热材料，某些有机溶剂(包括某些涂料和黏合剂)会使其软化，使用时应注意。

长陵的棱恩殿，是目前中国为数不多的大型楠木殿宇，规模大，等级高，用料考究。支撑殿顶的60根楠木大柱十分粗壮，最粗的一根重檐金柱，高12.58m，底径达到1.124m，为世间罕见佳木。

乳液(胶)涂料又称乳胶漆，它是由合成树脂借助乳化剂的作用，以极细的微粒分散于水中构成的乳液，并以乳液为主要成膜物，加入适量的颜料、填料、辅助材料经研磨而成的涂料。常见的乳液涂料有丙烯酸乳液、苯丙乳液、乙丙乳液、氯偏乳液、醋酸乙烯乳液、乙烯一醋酸乙烯乳液等。由于省去价格较贵的有机溶剂，以水为稀释剂，乳胶漆的价格较便宜，无毒，不燃，对人体无害，有一定的透气性，涂布时不需要基层很干燥，涂膜固化后的耐水、耐擦洗性较好，可作为内外墙建筑涂料。但施工温度一般应在10℃以上，用于潮湿的部位时易发霉。

低辐射膜玻璃，又名吸热玻璃、茶色玻璃或Low-E玻璃，能透过约80%的太阳辐射能，并使90%以上的远红外光能保留在室内，即具有保温和降低寒冷季节采暖能耗的功能，且可见光透过率高达70%以上，有利于自然采光，节约照明，解决了使用热反射玻璃和吸热玻璃后，住宅内坐在写字台前阅览的照度达不到700lx的光环境要求，还能阻挡大量紫外线进入室内，使家具、窗帘等褪色减慢。低辐射膜玻璃一般不单独使用，多用于制造中空玻璃的内层玻璃。

根据《外墙外保温工程技术规程》第3.0.10条，在正确使用和正常维护的条件下，外墙外保温工程的使用年限应不少于25年。

砂浆的强度等级以边长为70.7mm的立方体试件，在标准养护条件下，用标准试验方法测得28d龄期的抗压强度值(MPa)来确定，并划分为M20、M15、M10、M7.5、M5.0、M2.5共6个等级。

蒸压灰砂砖为灰白色。

按照原料的组成，蒸压加气混凝土砌块通常有“水泥、矿渣、砂”、“水泥、石灰、砂”扣“水泥、石灰、粉煤灰”3种。铝粉是加气剂。

耐火等级为三级的民用建筑的屋面承重构件可选用燃烧体。

A为吸声材料；B为薄板振动吸声结构；C为双重穿孔板吸声结构；D为穿孔板组合共振吸声结构。采用双层穿孔板，可以在一非常宽的频率范围内无选择性吸收。

水磨石预制板的厚度一般为30mm。

《住宅设计规范》规定：6.3.3楼梯平台净宽不应小于楼梯梯段净宽，并不得小于1.20m。

《砌体结构工程施工质量验收规范》规定：5.1.3有冻胀环境和条件的地区，地面以下或防潮层以下的砌体，不应采用多孔砖。

门框与轻钢龙骨石膏板隔墙通过木螺钉固定在轻钢龙骨上。

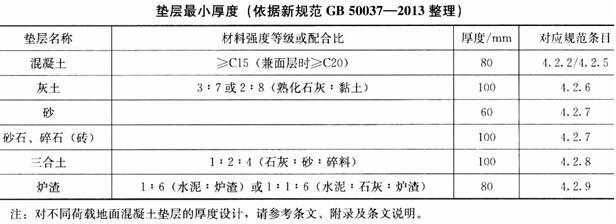

《建筑地面设计规范》第1.0.2条规定，本规范适用于建筑中的底层地面和楼层地面以及散水、明沟、踏步、台阶和坡道等的设计。

层门尺寸指门套装修后的净尺寸，土建层门的洞口尺寸应大于层门尺寸，留出装修的余量，一般宽度为层门两边各加100mm，高度为层门加70～100mm。本题中，门洞宽为900+100×2=1000(mm)，门洞高在2070～2010mm之间。

《建筑设计防火规范》规定：6.4.5室外疏散楼梯应符合下列规定：1栏杆扶手的高度不应小于1.10m，楼梯的净宽度不应小于0.90m；2倾斜角度不应大于45°；3梯段和平台均应采取不燃材料制作。平台的耐火极限不应低于1.00h，梯段的耐火极限不应低于0.25h；4通向室外楼梯的门宜采用乙级防火门，并应向室外开启；5除疏散门外，楼梯周围2m内的墙面上不应设置门、窗、洞口。疏散门不应正对楼梯段。

根据《建筑设计防火规范》规定：3.2.16-、二级耐火等级厂房(仓库)的屋面板应采用不燃材料，但其屋面防水层和绝热层可采用可燃材料；当为4层及4层以下的丁、戊类厂房(仓库)时，其屋面可采用难燃性轻质复合屋面板，但板材的表面材料应为不燃材料，内填充材料的燃烧性能不应低于B2级。

材料的吸水性与材料的孔隙率和孔隙特征有关。当孔隙率增大时，材料的吸水率不一定增大，而抗渗性及抗冻性也不一定下降，因为这些性质还与材料的孔隙特征(孔隙的大小、是开口孔还是封闭孔)有密切关系。

薄板振动吸声和悬挂空间吸声体中不使用矿棉吸声材料。穿孔板组合共振吸声具有适合中频的吸声特性，可填充多孔吸声材料。

铸石系以天然岩石(辉绿岩、玄武岩和页岩等)或工业废渣为原料加入一定的附加剂(如角闪岩、白云岩、氟石等)和结晶剂(如铬铁矿、钛铁矿等)经熔化、浇铸、结晶、退火等工序加工而成的一种非金属耐腐蚀材料。其制品有板、砖、管及各种异形材料。

大于800座的影院中，其窗帘、帷幕所采用装饰织物的燃烧性能为B1级。

常用的无机气硬性胶凝材料包括建筑石膏、石灰、水玻璃、菱苦土(镁质胶凝材料)等；水泥属于水硬性胶凝材料；而聚合物、沥青属于有机胶凝材料。

影响混凝土抗压强度的因素包括：①水泥强度和水灰比。是影响混凝土强度最主要的因素，水泥强度愈高，则混凝土的强度愈高；在水泥品种、强度相同时，即在原材料一定的情况下，混凝土的强度随着水灰比的增大而有规律地降低。②温度和湿度。混凝土所处环境的温度与湿度，对混凝土强度有很大影响。若温度升高，水泥水化速度加快，混凝土强度发展也就加快；反之，温度降低时，水泥水化速度降低，混凝土强度发展相应迟缓。③龄期。混凝土在正常养护条件下，其强度随龄期的增加而增长。

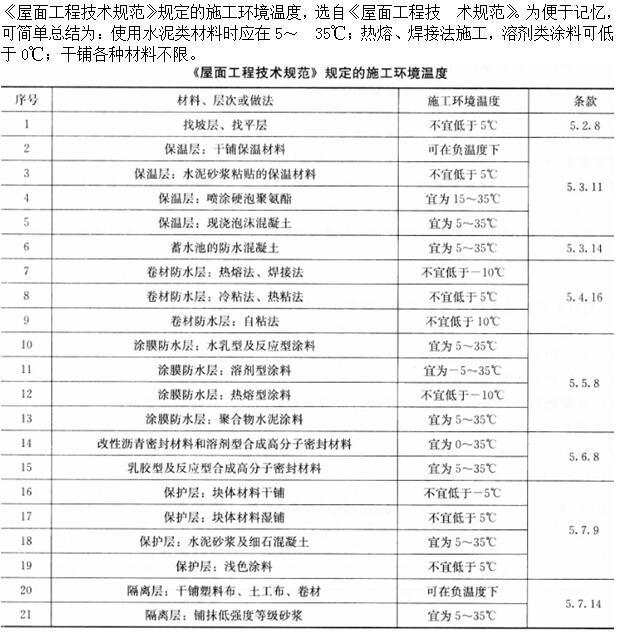

卷材铺贴应注意以下几点：①屋面坡度小于3%时，卷材宜平行屋脊铺贴；②屋面坡度在3%～15%时，卷材可平行或垂直屋脊铺贴；③屋面坡度大于15%或屋面受震动时，高聚物改性沥青防水卷材和合成高分子防水卷材可平行或垂直屋脊铺贴；④上下层卷材不得相互垂直铺贴。

沥青是一种有机胶凝材料，常温下呈黑色或黑褐色的固体、半固体或黏性液体，具有良好的憎水性、黏结性和塑性，能抗冲击荷栽的作用，对酸碱等化学物质有较强的耐蚀能力。在交通、建筑、水利等工程中，广泛用作路面、防水、防潮和防护材料。

参考《民用建筑工程室内环境污染控制规范》规定：3.2.1民用建筑工程室内用人造木板及饰面人造木板，必须测定游离甲醛含量或游离甲醛释放量。

合成树脂在塑料中起胶结作用，把其他组成成分牢固地胶结起来，使其具有加工成型性能。塑料的主要性质决定于所采用的合成树脂。复杂组成塑料中合成树脂的含量约为30%～60%。

抗渗等级(P)是表示混凝土抗渗性的指标。它是以28d龄期的标准试件按规定方法进行试验，所承受的最大水压力(MPa)来计算的。

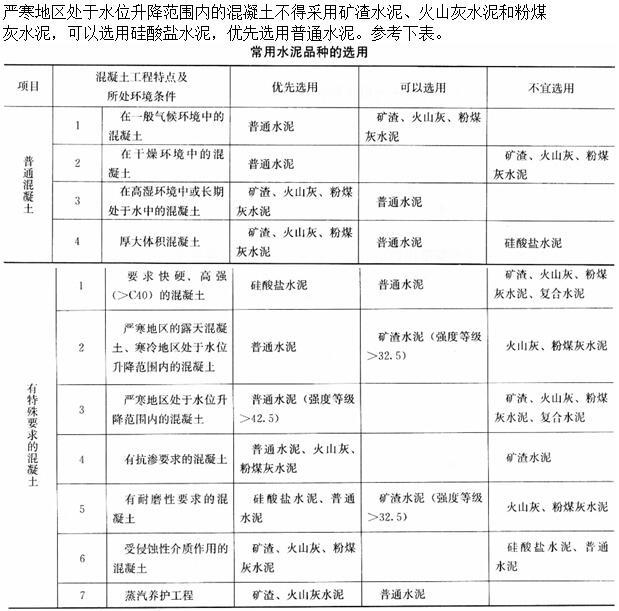

水泥储存期不宜过长，以免受潮变质或降低强度等级。储存期按出厂日期起，一般水泥为3个月，高铝水泥为2个月，高级水泥为1.5月，快硬水泥和快凝块硬水泥为1个月。

聚氨酯艺术浮雕装饰材料与石膏制品比较有下列优点：自重轻、韧性好、不怕水、不霉变、安装方便、美观持久。

水玻璃耐酸混凝土能抵抗大多数无机酸(硫酸、盐酸、硝酸等)及有机酸(醋酸、蚁酸、草酸等)和大部分腐蚀性气体(氯气、二氧化硫等)的侵蚀，但不耐氢氟酸、300℃以上的热磷酸、高级脂肪酸或油酸的侵蚀。

对于室外装饰材料，即外墙装饰材料，应兼顾建筑物的美观和对建筑物的保护作用，要选用能耐大气侵蚀、不易褪色、不易玷污、不泛霜的材料。外墙涂料应使用耐酸性的颜料。

在常用照明灯具中，荧光灯的光通量受环境温度的影响最大。

《建筑玻璃应用技术规程》规定：2.0.9屋面用玻璃(roof glass)：安装在建筑物屋顶，且与水平面夹角小于或等于75。的玻璃。7.2.7室内饰面用玻璃应符合下列规定：……2当室内饰面玻璃最高点离楼地面高度在3m或3m以上时，应使用夹层玻璃；……。8.2.2屋面玻璃或雨篷玻璃必须使用夹层玻璃或夹层中空玻璃，其胶片厚度不应小于0.76mm。

医院病房之间的空气声隔声标准≥45dB。

按照《建筑设计防火规范》，一级耐火等级建筑中楼板的耐火极限为1.5h，二级为1.0h。相应地，厚度为80mm，钢筋保护层为20mm的现浇楼板的耐火极限为1.5h；钢筋保护层为30mm的预应力钢筋混凝土空心板的耐火极限为0.85h；钢筋保护层为20mm的非预应力钢筋混凝土空心板的耐火极限为1.25h。

钢筋混凝土檐沟、天沟纵向坡度不应小于1%，沟底水落差不得超过200mm。即水落口距离分水线不得超过20m。根据规范，金属檐沟、天沟的纵向坡度宜为0.5%。

建筑面积地下室(半地下室)的楼梯间在首层隔墙的耐火极限应是2.00h。双层防火石膏板墙(中空填岩棉)123mm厚的耐火极限为1.50h；100mm厚加气混凝土砌块隔墙的耐火极限为6.00h；120mm厚石膏珍珠岩空心条板墙的耐火极限为2.40h；120mm厚普通黏土砖墙无抹灰的耐火极限为3.00h。因此，双层防火石膏板墙(中空填岩棉)123mm厚不能满足要求。

铝合金窗用橡胶压条刷胶(硅酮系列密封胶)固定玻璃。

《工业建筑防腐蚀设计规范》规定：7.4.5铝和铝合金与水泥类材料或钢材接触时，应采取隔离措施。《玻璃幕墙工程技术规范》规定：4.3.8除不锈钢外，玻璃幕墙中不同金属材料接触处，应合理设置绝缘垫片或采取其他防腐蚀措施。此处主要指为了避免双金属腐蚀。另外，铝合金门、窗框不得与混凝土、水泥砂浆直接接触，以免产生碱腐蚀。

《人民防空地下室设计规范》规定：3.9.2室内装修应选用防火、防潮的材料，并满足防腐、抗震、环保及其他特殊功能的要求。

人造轻骨料品种较多，根据原材料的不同，主要包括黏土陶粒、页岩陶粒、粉煤灰陶粒、煤矸石陶粒、沸石陶粒、膨胀矿渣珠等。轻骨料具有轻质、高强、多功能的优越性能。膨胀珍珠岩并非陶粒。

常用调和漆(不含油性调和漆)包括脂胶调和漆、钙脂调和漆、醇酸调和漆和多烯调和漆。常用油脂漆中还包含了油性调和漆。

影响木材强度的主要因素包括以下内容。①含水率：纤维饱和点以下时，含水率越低，强度越大；但对抗弯和顺纹抗压影响较大，而对顺纹抗拉几乎没有影响。②负荷时间：持久强度为极限强度的50%～60%。③温度升高，强度降低。原《木结构设计规范》规定环境温度＞50℃时，不得采用木结构。④疵点会使得强度发生变化。

早强剂可加速混凝土硬化，缩短养护周期，加快施工进度，提高模板周转率。多用于冬期施工或紧急抢修工程。

山砂的颗粒多具有棱角，表面粗糙，与水泥粘结较好，用它拌制的混凝土强度较高，但拌合物的流动性较差；河砂、海砂，其颗粒多呈圆形，表面光滑，与水泥的粘结较差，用来拌制混凝土，混凝土的强度则较低，但拌合物的流动较好。

古建筑油漆彩画常用的油漆为天然树脂漆，又称大漆、生漆、国漆，是我国特产的一种传统涂料。该漆漆膜坚硬，富有光泽，特别耐久，防渗性、耐化学腐蚀性、耐气候性、耐水性、耐热性等均特别良好。它的缺点是漆膜色深、性脆、挠性及抗曲性差、黏度高不易施工、不耐阳光直射、施工时有使人皮肤过敏的毒性等。

聚四氟乙烯是当今世界上耐腐蚀性能最佳材料之一，因此有“塑料王”之称。2008年北京奥运会国家体育馆“鸟巢”及国家游泳中心“水立方”等场馆中都采用了这种材料。

岩棉是常用的绝热材料之一，是由玄武岩、高炉矿渣熔融体以压缩空气或蒸汽喷成，它具有不燃，吸声，耐火，价格低，吸水性大，弹性小的特性，常被用作填充用料。

膨胀珍珠岩(珠光砂)的原材料为珍珠岩或松脂岩、黑曜岩，令其快速通过煅烧带，可使体积膨胀约20倍。

抹面砂浆一般分2层或3层施工。各层抹灰的要求不同，选用的砂浆稠度和品种也不同。底层和中层砂浆主要起与基层黏结与初步找平作用，要求砂浆的黏结力和稠度要大些。砂浆品种选择取决于底层种类与要求。例如，用于砖墙的底层抹灰，无防水、防潮要求时可用水泥石灰砂浆或石灰砂浆，有防水、防潮要求时，应用水泥砂浆；混凝土板和墙的底层抹灰用水泥混合砂浆或水泥砂浆；硅酸盐砌块的底层抹灰用水泥混合砂浆；板条墙或顶棚的底层抹灰多用麻刀、纸筋石灰灰浆。中层砂浆主要起找平作用，稠度和骨料粒径均应小些，多用水泥混合砂浆或石灰砂浆。面层砂浆主要起装饰作用，要求平整、美观，因而骨料要比底、中层细(最大粒径为1.25mm，装饰用粗砂者例外)，稠度适当，多用混合砂浆或麻刀石灰灰浆。在易碰撞或潮湿的地方，如墙裙、踢脚板、地面、雨篷、窗台、水池及水井等处，一般多用1：2.5水泥砂浆。室外多用水泥砂浆、水泥混合砂浆。

管电压为150kV时，X射线治疗室采用现浇钢筋混凝土楼板最小厚度为190mm，相应的铅厚度为2.2mm。

屋顶材料不仅满足承重要求，还必须考虑保温、防水和美观的要求。

D项，规范《屋面工程技术规范》第4.3.1条规定，混凝土结构层宜采用结构找坡，坡度不应小于3%；当采用材料找坡时，宜采用质量轻、吸水率低和有一定强度的材料，坡度为2%。规范没有屋面跨度的限制.

《建筑幕墙》明确规定：开放式建筑幕墙的抗风压(5.1.1.3，规范条目编号，下同)、热工(5.1.4.7)、隔声(5.1.5.3)性能应符合设计要求；对水密(5.1.2.4)、气密(5.1.3.4)性能不作要求。

参考《技术措施：建筑》，第二部分，4.1.6：……2蒸压加气混凝土砌块墙主要用于建筑物的框架填充墙和非承重内隔墙，以及多层横墙承重的建筑。用于外墙时厚度不应小于200mm，用于内隔墙时厚度不应小于75mm。3建筑物防潮层以下的外墙、长期处于浸水和化学侵蚀及干湿或冻融交替环境、作为承重墙表面温度经常处于80℃以上的部位不得采用加气混凝土砌块。4加气混凝土砌块应采用专用砂浆砌筑。5加气混凝土砌块用作外墙时应做饰面防护层。

《地下工程防水技术规范》第4.1.25条规定，防水混凝土施工缝采用中埋式橡胶止水带时应L≥200mm，采用钢板止水带时L≥150mm，采用钢边橡胶止水带时L≥120mm。

180mm厚混凝土墙、普通黏土砖墙的耐火极限为3.5h，240mm厚硅酸盐砖墙耐火极限为5.5h。120mm钢筋混凝土实心墙耐火极限为2.5h。而六层普通民用建筑防火墙要求3h。

《屋面工程技术规范》规定：4.3.1混凝土结构层宜采用结构找坡，坡度不应小于3%；当采用材料找坡时，宜采用质量轻、吸水率低和有一定强度的材料，坡度宜为2%。

《建筑装饰工程施工质量验收规范》规定：10.1.5对涂饰工程基层处理的要求中，混凝土和抹灰基层涂刷溶剂型涂料时，含水率不得大于8%；涂刷乳液型涂料时，含水率不得大于10%；木材基层的含水率不得大于12%。

《民用建筑设计通则》第6.12.3条规定，厕浴间、厨房等受水或非腐蚀性液体经常浸湿的楼地面应采取防水、防滑类面层，且应低于相邻楼地面，并设排水坡度坡向地漏；厕浴间和有防水要求的建筑地面必须设置防水隔离层；楼层结构必须采用现浇混凝土或整块预制混凝土板，混凝土强度等级不应小于C20；楼板四周除门洞外，应做混凝土翻边，其高度不应小于120mm。D项，蓄水试验的时间，通常以24小时内无渗漏为合格。
