2026二建《机电实务》高分密训卷2

A 公司总承包 2×300MW 火力发电厂 1#机组的安装工程，工程包括：锅炉、汽轮发电机、水处理、脱硫系统、锅炉补给水管道工程等。A 公司将水泵、管道安装分包给 B 公司施工。

施工前，B 公司组织相关技术人员编制了水泵安装、管道安装、管道焊接、管道水压试验及冲洗等详细施工方案，并按规定程序通过审批。

B 公司在凝结水泵初步找正后，即进行管道连接，因出口管道与设备不同心，无法正常对口，便用手拉葫芦强制调整管道，被 A 公司制止。B 公司整改后，并在联轴节上架设仪表监视设备位移，保证管道与水泵的安装质量。

锅炉补给水不锈钢管道 DN160 的设计压力为 0.2MPa，埋地敷设。项目部编制了补给水管道的水压试验方案：使用洁净水作为试验介质，水中氯离子含量为 50ppm；试压时缓慢升压到试验压力 0.3MPa，稳压 10min；再将试验压力降至设计压力，稳压 10min，检查压力表无压降、管道所有部位无渗漏。监理工程师检查时发现，水压试验方案存在错误，责令整改。

该工程在吊装汽轮机转子时，A 公司自备的吊索在吊装时被监理叫停。

【问题】

1.A 公司为什么制止凝结水管道连接？B 公司应如何进行整改？在联轴节上应架设哪种仪表监视设备位移？

2.指出水压试验方案存在哪些错误并改正。

3.汽轮机轴系对轮中心找正除轴系联结时的复找外还包括哪些找正？

4.汽轮机转子吊装时，吊索应该满足什么条件方可使用。

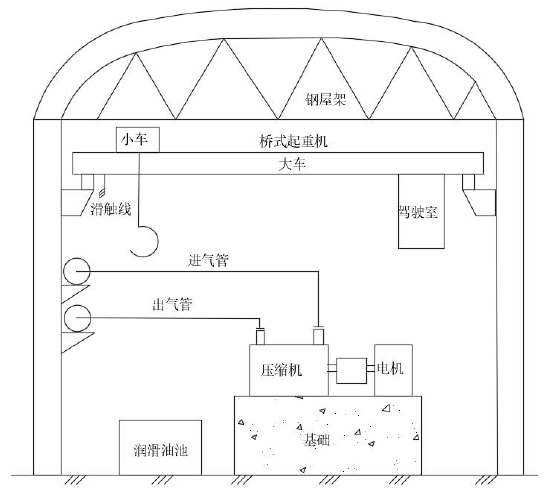

A安装公司中标某化工建设项目压缩厂房安装工程，合同造价为13200万元。主要包括厂房钢结构的制作安装，厂房内设备、工艺管道安装（到厂房外第一个法兰口）。A安装公司把工艺管道安装分包给具有相应资质的B安装公司。厂房内主要设备有压缩机组及32/5吨桥式起重机（跨度30.5m）。

A安装公司进场后组建了项目部，成立了安全领导小组并配备了两名专职安全生产管理人员。编制了工程《施工组织设计》及各项施工方案。《压缩机组安装方案》对安装所用计量器具进行了策划，计划配备百分表、螺纹规、千分表、钢卷尺、钢板尺、深度尺。监理工程师审核后，认为方案中计量器具的种类不能满足安装测量需要，要求补充。

钢结构层架为衍架，跨度为30m，上弦为弧线形，下旋为水平线，下弦安装标高为14m，单片衍架吊装重量为28t，采用地面组焊后整体吊装。施工单位项目部采用2台吊车抬吊的方法，选用60t汽车吊和50t汽车吊各一台。根据现场的作业条件，60t吊车最大吊装能力为15.7t，50t吊车最大吊装能力为14.8t。

项目部编写了吊装技术方案上报监理后，被监理工程师否决。

工艺管道压力试验合格后，B 安装公司采用干燥洁净的空气进行吹扫。吹扫合格后，B 公司向建设单位申请验收。

【问题】

1.本工程需办理特种设备安装告知的项目有哪几个？在哪个时间段办理安装告知？

2.A 安装公司项目部配置的安全生产管理人员是否符合规定要求？压缩机组安装方案中还需补充哪几种计量器具？

3.说明钢结构屋架起重吊装方案被监理工程师否决的原因？

4.简述工艺管道采用空气吹扫的技术要求？B 公司申请验收的程序有什么问题？

因厂区搬迁需要建设一临时厂房，待新厂区建成后再拆除临时厂房。临时厂房机电工程由某安装公司中标。合同内容：整体设备安装、解体设备安装、电气设备安装、管道安装等。

安装公司进场后，针对本工程设备安装多、交叉作业频繁、设备安装精细等的特点及难点编制专项施工方案。报技术负责人审批时，被要求保证质量和安全的情况下，对施工组织的作业形式进行优化后通过审批。

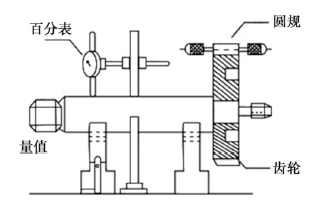

安装公司在某设备进行轴承间隙检测后，采用百分表进行轴承径向测量（图2-1所示），记录百分表最大读数和最小之差。

专项监理工程师对某设备的渐开线圆柱齿轮检查接触精度时，发现接触斑点（如图2-2）所示。专项监理工程师认为该齿轮安装有误差，造成该齿轮接触不良，要求安装公司整改。安装公司整改后，用该设备的集中润滑系统对其进行润滑，再次检查时该齿轮运转正常。

竣工后，安装公司按单位工程进行竣工资料组卷，移交给档案室，档案室根据临时厂房9年后拆除的特点，按规定设置相应的保管期限后作归档处理。

【问题】

1.说明施工方案优化的内容。施工作业形式有哪些？

2.轴承检查哪些间隙？图2-1中百分表主要是测量轴承径向的什么量值？

3.圆柱齿轮正常的接触斑点应该在什么位置？齿轮的装配精度包括哪些内容？

4.档案保管期限有哪几种？密级又有哪几种？

某安装公司承接商务楼机电安装工程，工程内容：设备、管道和通风空调安装等；商务楼办公区域空调系统采用多联机组。

项目部依据施工总进度计划，编制多联机组空调系统施工进度计划（见表9-1），报公司审批时被否定，要求重新编制。

表4-1 多联机组空调系统施工进度计划

安装公司重新考虑了各种对施工进度计划的制约因素，并通过多次协调沟通后向建设单位提交了施工进度计划，最终顺利通过。

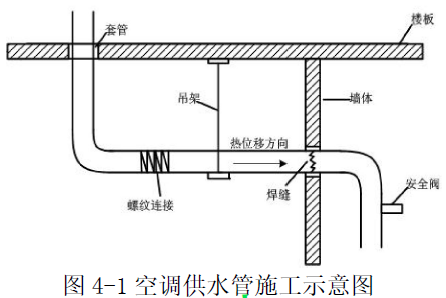

风管材料进场时，项目部进行了严格的验收，发现部分材料型号规格不符合进料计划，及时进行了处理，质检员巡视中发现DN150mm 空调供水管的施工质量（见图4-1）不符合规范要求，通知施工作业人员整改。

空调供水管及开式冷却水系统施工完成后，项目部进行了强度和严密性试验，施工图中注明空调供水管的工作压力为1.3MPa，开式冷却水系统工作压力为0.9MPa。

在试验过程中，发现空调供水管个别法兰连接和焊缝处有渗漏现象，施工人员进行返修后，重新试验未发现渗漏，并通过验收。

【问题】

1.机电工程施工进度计划安排会受到哪些因素的制约？

2.项目部编制的施工进度计划为什么被安装公司否定？在制冷剂灌注前，制冷剂管道需要进行哪些试验？

3.图4-1 中存在的错误有哪些？如何整改？

4.计算空调供水管和开式冷却水管道的试验压力。试验压力最低不应小于多少MPa？
