2026二建《机电实务》高分密训卷4

某超高层项目，建筑面积约15 万m2，建筑高度380m，考虑到超高层施工垂直降效严重的问题，建设单位（国企）将核心筒中4 个主要管井内立管的安装，由常规施工方法改为模块化的装配式建造方法，具有一定的技术复杂性，经调研成熟掌握该项技术的投标人较少。

经建设单位同意，施工总承包单位将核心筒管井的装配式安装工程邀请招标，管井内的管道主要包括空调冷冻水、冷却水、热水、消火栓及自动喷淋系统，某机电安装公司中标，并与总承包单位签订了专业分包合同。合同明确：采用工程量清单综合单价计价，分部分项工程工程量清单计价5200 万元，措施项目清单计价200 万元，其他项目清单计价220 万元，规费90 万元，税金400 万元。

施工过程中，由于总承包单位钢结构施工方案的工程变更，模块化管井的吊装方案复杂化，必须相应调整，措施项目费由200 万元增加到305 万元。

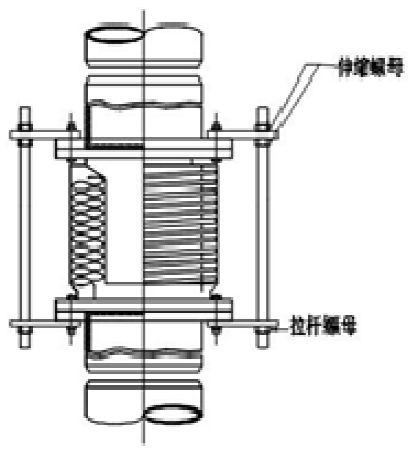

该工程管井内的空调水立管上设置补偿器（见图），机电安装公司按设计要求的结构形式及位置安装支架。在管道系统投入使用前，及时调整了补偿器。

最后因建设单位要求，该工程F1～F7 层商业部分提前进行局部消防验收。

管道补偿器安装示意图

【问题】

1.该机电分包工程可否采用邀请招标方式？说明理由。

2.根据合同，该专业分包工程的总造价为多少？

3.补偿器两侧的空调水立管上应安装何种形式的支架？管道投入使用前图1 的补偿器应如何调整？使其处于何种状态？

4.建设单位提出的F1～F7 层的商业进行局部消防验收是否可以实施？说明理由。

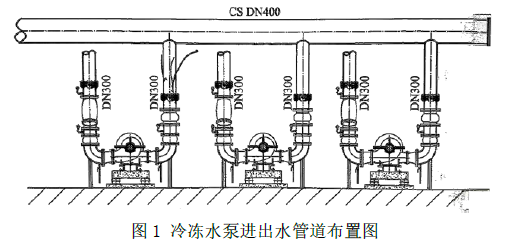

某安装公司承包某分布式能源中心的机电安装工程，工程内容有：冷水机组、配电柜、水泵等设备的安装和冷水管道、电缆排管及电缆施工。分布式能源中心的冷水机组、配电柜、水泵等设备由业主采购，金属管道、电力电缆及各种材料由安装公司采购。冷冻水泵进出水管道布置如图1所示。

安装公司项目部进场后，编制了施工方案、施工进度计划及质量预控方案。对业主采购的冷水机组、水泵等设备进行检查，核对技术参数，符合设计要求。设备基础验收合格后，采用卷扬机及滚杠滑移系统将冷水机组二次搬运、吊装就位，安装中设置了质量控制点，做好施工记录，保证了安装质量，达到了设计及安装说明书的要求。项目部在冷冻水管道施工中，发现冷冻水泵出口管道的设计不符合规范，项目部向设计单位提出设计变更，要求更改冷冻水泵出口管道的设计。最后，在各相关方的协同配合下，工程按期通过验收。

【问题】

1.冷冻水泵出口管道的设计存在什么问题？项目部如何提请设计变更？

2.项目部在验收水泵时应认真核对哪些技术参数？

3.项目部编制的质量预控方案包括哪些内容？

4.冷水机组安装过程中需要设置的质量控制点有哪些？

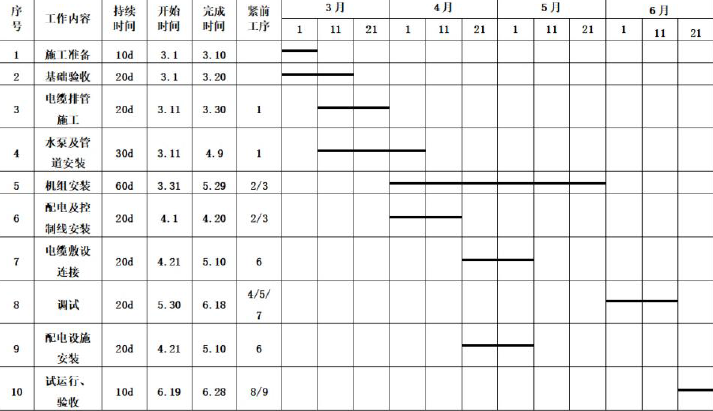

A 安装公司承包某分布式能源中心的机电安装工程，工程内容有：三联供（供电、供冷、供热）机组、配电柜、水泵等设备安装和冷热水管道、电缆排管及电缆施工。A 安装公司项目部进场后，编制了施工进度计划如图所示：

在施工中发生了以下事件：

事件1：A 公司项目部进场后策划了节水、节地的绿色施工内容，组织单位工程绿色施工的施工阶段评价。

事件2：A 公司成立了以项目经理任组长的安全领导小组，制定了各级安全责任制，明确了HSE 经理对本项目安全生产负全面责任，项目总工程师对本项目部分安全生产工作和安全生产技术工作负责。

事件3：由于建设单位采购的机组供货延迟，导致机组安装推迟5 天。

事件4：试车时，制冷机组主轴轴承烧毁，经查在机组管路试压结束后隔离盲板拆除过程中，通往主轴的油路上的隔离盲板漏拆。监理工程师认为项目部未能严格执行承诺的“三检制”责令项目部限期上报质量事故报告。

【问题】

1.项目部的绿色施工策划还应包括哪些内容？单位工程施工阶段评价的绿色施工评价由谁组织？并有哪些单位参加？

2.A 公司项目部制订安全生产责任制是否符合规定？

3.事件3 是否影响工期？如果影响，实际完工时间为哪一天？

4.针对事件4 的主轴承烧毁事件，项目部在“三检制”的哪些环节上出了问题？

某演艺集团公司投资建设一百戏楼，占地约 60 亩，总建筑面积约 40792 ㎡。主要建设内容为 1320座专业杂技剧场、546 座地方戏小剧场、43 座综合性小剧场、排练、管理等配套附属用房以及地下车库、人防、设备用房等。地上 5 层(小剧场地上 4 层)，地下 1 层(局部 3 层)，其中花篮部位(钢结构)的跨度最大为 44.33 米。项目总投资 32 亿，其中消防工程 960 万。演艺集团公司通过公共资源交易电子服务系统进行招标，A 建筑公司通过电子投标最终中标总承包，B 机电公司中标消防工程。

在施工过程中 A 建筑公司把花篮部位分包给 C 公司，C 公司编制了施工方案，经过 A 公司项目技术负责人签字后开始安装，被监理工程师制止。

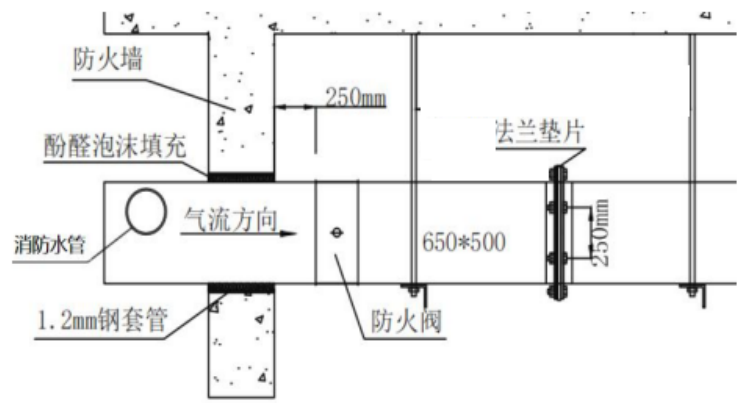

B 公司在地下主体结构完工后立即进场施工，施工过程中通风班组为了节省材料，没有按照设计路线施工，致使一排烟风管挡住了消火栓供水支管路线，引起水班组不满，项目经理通过让通风班组在风管开孔，水管从风管内部穿过，用密封胶封堵。如下图所示。质检员在巡视过程中发现风管的施工质量不符合规范要求，通知施工作业人员整改。

空调供水管及开式冷却水系统施工完成后，项目部进行了强度和严密性试验，施工图中注明空调供水管的工作压力 1.2MPa，开式冷却水系统供水压力为 0.9MPa。

工程整体施工完毕后，演艺集团公司项目部向当地住房和城乡建设主管部门申请消防验收。

【问题】

1.电子招标投标系统根据功能的不同分为哪几个平台。

2.监理单位制止 C 公司的花篮工程施工是否合理，说明理由。

3.指出图中的错误，并说明理由。

4.计算空调供水管和开式冷却水管道的试验压力，试验压力最低不应小于多少?
