2026二建《机电实务》高分密训卷3

某电力工程公司项目部承接了一个光伏发电工程施工项目，光伏发电工程位于某工业园区12个仓库的屋面，工程的主要设备、材料有光伏板(1．5m×1m、18．5kg、30V、8A、255W)，直流汇流箱，并网型光伏逆变器，交流配电柜。升压变压器(0．4／10kV)，电缆，专用接插件等。

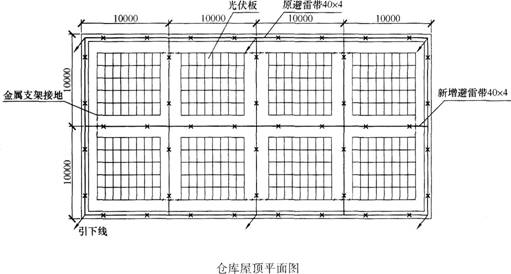

因光伏板安装在仓库屋面，仓库建筑的防雷类别应提高一个等级，建筑屋面需增加接闪带（避雷带）(见下图)；光伏板用金属支架固定，并接地可靠，20块光伏板串联成一个光伏直流发电回路，用2芯电缆接到直流汇流箱。项目部依据规范和设计要求编制了光伏发电工程的施工技术方案，并在施工前进行了技术和安全交底。

在光伏发电工程的施工中发生了以下2个事件：

事件1：采购的镀锌扁钢进场后未经验收，立即搬运至仓库屋面，进行接闪带（避雷带）施工，被监理工程师叫停，后经检查验收达到合格要求，接闪带（避雷带）施工后，仓库建筑防雷类别满足光伏发电工程要求。

事件2：在光伏板安装互连后。用2芯电缆接到直流汇流箱时，某个作业人员没有按施工技术方案要求进行操作，造成触电事故，后经事故检查分析，项目部有技术和安全交底记录，并且交底的重点是光伏板接线时的防触电保护措施。

光伏发电工程竣工验收合格后，项目部及时整理施工记录等技术资料，将完整的工程竣工验收档案移交给项目建设单位。

问题

1．写出本工程接闪带材料验收的合格要求。

2．本工程接闪带应如何进行电焊连接?施工后的仓库建筑为几类防雷建筑?

3．简述施工技术交底的要求。

4．光伏发电工程的竣工档案应如何进行移交?

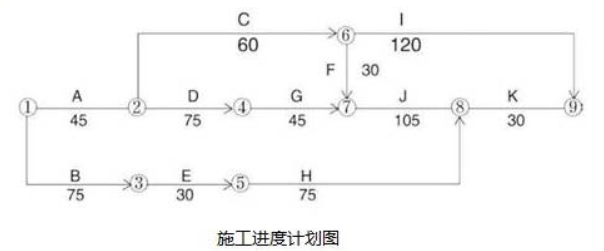

某机电工程公司通过招标承包了一台 660MW 火电机组安装工程，工程开工前，施工单位向监理工程师提交了工程安装主要施工进度计划(如下图所示，单位:d），满足合同工期的要求并获业主批准。

在施工进度计划中，因为工作 E 和 G 需吊装载荷基本相同，所以租赁了同一台吊车安装，并计划定在第 76d 进场。

在锅炉设备搬运过程中，由于叉车故障在搬运途中失控，所运设备受损，返回制造厂维修，工作B 中断 20d，监理工程师及时向施工单位发出通知，要求施工单位调整进度计划，以确保工程按合同工期完工。

对此施工单位提出了调整方案，即将工作 E 调整为工作 G 完成后开工。在吊车施工前，由施工单位组织编制了吊装专项施工方案，并经审核签字后组织了实施。

该工程安装完毕后，施工单位在组织汽轮机单机试运转中发现，在轴系对轮中心找正过程中，轴系联结时的复找存在一定的误差，导致设备运行噪音过大，经再次复找后满足了要求。

【问题】

1.在原计划中如果先工作 E 后工作 G 组织吊装，塔吊应安排在第几天投入使用可使其不闲置?说明理由。

2.工作 B 停工 20d 后，施工单位提出的计划调整方案是否可行？说明理由？

3.吊车专项施工方案在施工前应由哪些人员签字？塔吊选用除了考虑吊装载荷参数外还有哪些基本参数？

4.汽轮机轴系对轮中心找正除轴系联结时的复找外还包括哪些找正？

某安装公司总承包一大型压气站的设备安装工程，工程的主压缩机为离心式6 级压缩机，由蒸汽轮机驱动。由于机体庞大，整机运输困难，安装公司采用散件运输、现场组装的施工模式。

安装公司向5 家（A、B、C、D、E）已通过资质审查的制造商发放了汽轮机-压缩机机组招标文件。招标文件要求这5 家制造商在4 月16 日12：00 前将投标文件密封递交到招标办公室。A 制造商以时间过紧为由，回函谢绝了投标；B、C 制造商均按时递交了投标文件；D 制造商的车辆中途抛锚，4 月16 日12：45 方抵达招标办公室，招标人员拒收D 制造商的投标文件；E 制造商在4 月15 日递交投标文件时，听到了C 制造商的投标人员在谈论标价，E制造商投标人员紧急请示了其总经理，在4 月16 日11：50 向招标办公室递交了标价修改文件。经过综合评审，最终E 制造商中标。

施工的过程中，监理对安装公司提交的管道图纸提出异议，认为管子存在热位移，膨胀方向有50mm，而滑动支架安装（图1）以及管道上的温度取源部件安装（图2）不符合规范，要求安装公司整改。

12 月28 日，机组安装完成，进入该工程项目的试运行阶段。安装公司在试运行阶段前期做了充分的技术、组织和物资三个方面的准备工作。建设单位要求安装公司组织并实施单体试运行和联动试运行，并要求由设计单位编制试运行方案。联动试运行前，安装公司建立了试运行组织，进行试运行方案和操作规程的交底，参加试运行人员熟知运行工艺和安全操作规程，工程及资源环境的其他条件均已满足要求，安装公司准备进行联动试运行时，被监理工程师制止，认为试运行方案、操作规程和试运行人员的管理出现问题，要求整改。

问题：

1．招标人员拒收D 制造商的投标文件是否正确？说明理由。E 制造商在4 月16 日11：50递交标价修改文件的做法是否违规？说明理由。

2. 监理提出安装图纸的异议是否合理？为什么？

3．建设单位的要求是否正确？并说明理由。

4．联动试运行为什么被监理工程师制止？

某公司总承包一中型工厂机电工程项目的施工。该项目划分为四个单位工程，除土建及设备安装中的主体工程自己施工外，其余工程分别分包给五个分包单位，并与之签订了包括劳务工管理在内的分包合同。施工过程中发生了下列事件：

事件1：A公司承包了全厂工业管道的现场焊接及组对任务。由于管道壁厚、量大，质量要求严格，A公司依据焊接工艺评定制定了焊接工艺指导书，并要求在焊接过程中严格执行。

事件2：B公司分包了全厂机电设备安装工程(主体工程除外)。施工中由于建设单位提供的部分设备延期交付一个月，造成人员设备闲置，工期拖后，又由于一电气室土建施工失误，电气盘柜无法就位，经监理单位、建设单位、总包单位确定补救方案并委托设计单位出了设计变更单，交由B公司处理，增加了5万元费用(人工、材料、机械)。工程后期，建设单位要求按期投产，把延误的工期抢回来，B公司增加人力和机具，终于按合同规定工期完成。

总分包单位及时进行工程文件和工程档案的组卷，并交付建设单位。

问题

1．事件1中，焊接工艺评定标准的选用有哪些?

2．总承包对分包方及分包工程的施工，应从哪些方面进行全过程的管理?

3．按索赔发生的原因分析，B公司可提出哪些类型的索赔?

4．本工程档案中的工程文件和工程档案应如何组卷?
