某10kV变电站，10kV母线上接有一台变压器，3回架空出线，出线侧均装设有避雷器，请问母线上是否需要装设避雷器，若需要装设，避雷器与变压器的距离不宜大于多少？（ ）
《交流电气装置的过电压保护和绝缘配合设计规范》（GB 50064—2014）第5.4.13-12-1条规定，变电站的6kV和10kV配电装置，应在每组母线和架空进线上分别装设电站型和配电型MOA，并应采用图5.4.13-4（见题解图）所示的保护接线。MOA至6kV～10kV主变压器的最大电气距离宜符合表5.4.13-2（见题解表）所列数值。可以看出，当进线回路数为3时，电气距离不宜大于25m。
题解表MOA至6kV～10kV主变压器的最大电气距离

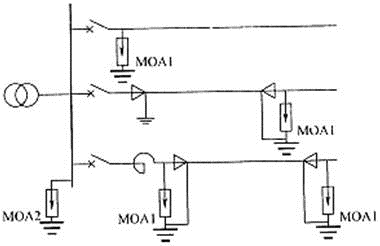

题解图6kV和10kV配电装置雷电侵入波过电压的保护接线
