由COMS与非门组成的单稳态触发器，如图所示，已知：R=51kΩ，C=0.01μF，电源电压VDD=10V，在触发信号作用下输出脉冲的宽度为（　　）。

• A.1.12ms
• B.0.70ms
• C.0.56ms
• D.0.35ms

查看答案 纠错

答案： D

本题解析：

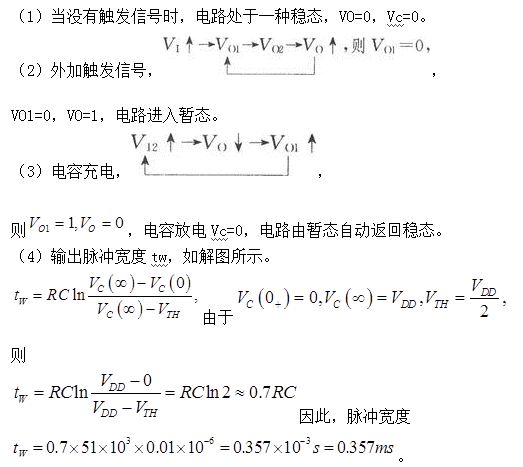

本题中的触发器包含不同的运行状态，分三种状态分析如下：

更新时间：2021-08-20 04:55

包含此试题的试卷

• 2016年电气工程师《（供配电）专业基础》真题
