已知开关闭合前电容两端电压Uc（0-）=6V，t=0时刻将开关S闭合，t≥0时，电流i(t)为（　　）。

• A.见图A
• B.见图B
• C.见图C
• D.见图D

查看答案 纠错

答案： B

本题解析：

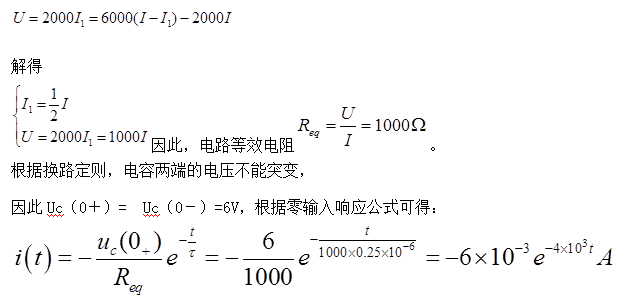

由图可知，该电路图为一阶电路，没有独立电源，在t≥0时由电容进行放电，故所求i(t)为零输入响应。对于R、C电路，时间常数，故需要求出该电路的等效电阻。把电容两端断开，对左侧剩余电路进行等效，根据诺顿定理，并上一独立电流源，其电流大小和方向均与图中I相同，设流过2kΩ电阻电流为I1由KVL得电流源两端电压：
