图示正弦交流电路中，已知

负载ZL可变，它能获得的最大功率为（　　）。

• A.62.5W
• B.52.5W
• C.42.5W
• D.32.5W

查看答案 纠错

答案： A

本题解析：

最大功率传输条件为，当负载阻抗等于去掉负载后的戴维南等效电路的内阻抗共轭时，在负载中可获得最大功率。因此先求取戴维南等效电路内阻抗。

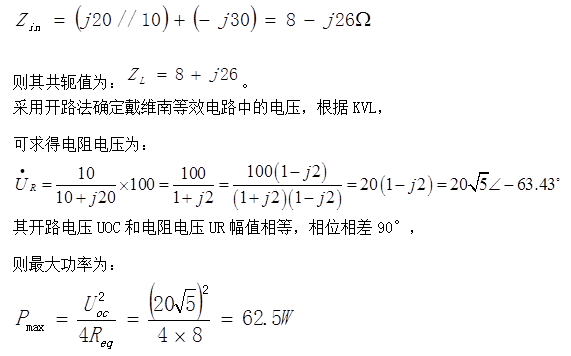

将图中独立电源置零（电流源开路，电压源短路），则可求得等效电路的内阻抗：

更新时间：2021-08-18 12:07

包含此试题的试卷

• 2016年电气工程师《（供配电）专业基础》真题
