某建筑工程，地下 3 层，地上 22 层，建筑面积 82000m2，现浇钢筋混凝土框架-剪力墙结构，桩筏基础，地基基础设计等级为甲级。基桩为端承型泥浆护壁钻孔灌注桩，地基土层为砂土层，灌注桩混凝土设计强度等级为 C35。项目采用单层铝板幕墙。

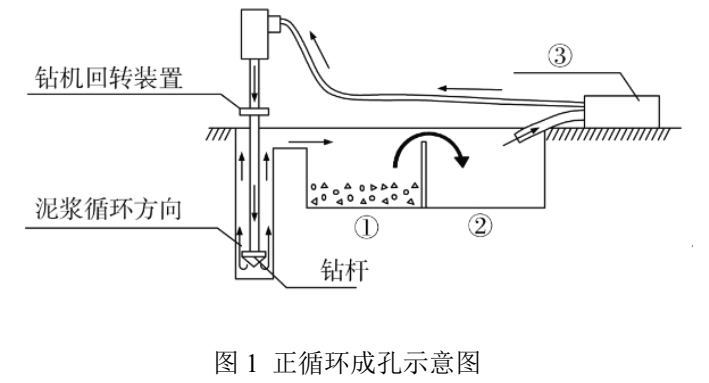

桩基施工前，桩基施工单位进行工艺性试成孔，数量为 1 根。项目部根据地质状况，采用正循环钻机成孔作业（见图 1），在钻孔达到设计深度进行第一次清孔、换浆并终孔验收后，沉放钢筋笼和钢导管，并进行第二次清孔，沉渣厚度为 80mm，施工单位认为符合规定，随即采用导管进行混凝土浇筑，水下混凝土超灌高度高于设计桩顶标高 0.8m，充盈系数为 1.2。桩底注浆导管采用钢管，每根桩上有 2 根，现场工人在进行桩底注浆时，以注浆量为主要注浆终止条件，在注浆量达到设计要求的 70%后即停止注浆。
灌注桩统计为 200 根，每根柱子承台下面有 4 根桩。验收检测时，先进行桩身完整性检测，后进行承载力检测，桩身完整性检测在基坑开挖后进行。现场随机抽取 2 根桩进行了桩基承载力试验，采用钻芯法进行桩身完整性检测。检测结果表明：有部分灌注桩有塌孔现象。
幕墙施工前重点复测了轴线位置、各层标高、垂直度等；并委托有资质单位对幕墙构件进行耐风压性能、气密性能和水密性能检测。
【问题】
1.针对泥浆护壁钻孔灌注桩的不妥之处，写出正确做法。
2.钢筋混凝土灌注桩按其施工方法不同可分为哪几种？其中泥浆护壁钻孔灌注桩按成孔工艺可以选择哪些设备？
3.指出图 1 中序号①、②、③分别对应的装置名称。除正循环清孔之外，还有哪种清孔方式？
4.除钻芯法外，桩基检测还包括哪些方法？分析灌注桩塌孔的原因。简述验收检测的受检桩选择条件有哪些？
5.常用的金属幕墙的板材主要有哪些？
6.幕墙施工前还应进行哪些项目的复测？补充节能幕墙有关安全和功能的检验项目。

答案：

本题解析：

1.正确做法1：应进行工艺性试成孔，数量不少于2根。

正确做法2：砂土层成孔宜选用反循环钻机。

正确做法3：清孔后孔底沉渣厚度要求：端承型桩应不大于50mm。

正确做法4：水下混凝土超灌高度高于设计桩顶标高1m以上。

正确做法5：满足下列条件之一即可终止注浆：注浆总量达到设计要求；注浆量不低于80%，且压力大于设计值。

正确做法6：设计等级为甲级或地质条件复杂时，应采用静载试验的方法对桩基承载力进行检验，检验桩数不应少于总桩数的1%且不应少于3根（本题200×1%=2根，且不应少于3根，应取3根）。

2.（1）分为泥浆护壁灌注桩、沉管灌注桩、长螺旋钻孔灌注桩和干作业（机械、人工）成孔灌注桩等。

（2）可选择正（反）循环钻机、冲击钻机、旋挖钻机、多支盘灌注桩机、扩底机械钻具等桩机设备。

3.（1）①：沉淀池；②：泥浆池；③：泥浆泵。

（2）泵吸反循环清孔、气举反循环清孔。

4.（1）单桩竖向抗压静载试验；单桩竖向抗拔静载试验；单桩水平静载试验；低应变法；高应变法；声波透射法。

（2）1）泥浆比重不够，起不到可靠的护壁作用。2）孔内水头高度不够或孔内出现承压水，降低了静水压力。3）护筒埋置太浅，下端孔坍塌。4）在松散砂层中钻孔时，进尺速度太快或停在一处空转时间太长，转速太快。5）冲击（抓）锥或掏渣筒倾倒，撞击孔壁。6）用爆破处理孔内弧石、探头石时，炸药量过大，造成很大震动。

（3）验收检测的受检桩选择条件：1）施工质量有疑问的桩；2）局部地基条件出现异常的桩；3）承载力验收时选择部分Ⅲ类桩；4）设计方认为重要的桩；5）施工工艺不同的桩；6）宜按规定均匀和随机选择。

5.主要有单层铝板、铝塑复合板、蜂窝铝板、不锈钢板。

6.（1）复测的内容还包括：混凝土结构构件（梁、柱、墙、板等）局部偏差和凹凸程度；预埋件的位置偏差及漏埋情况等。

（2）幕墙的层间变形性能；硅酮结构胶的相容性和剥离粘结性；幕墙后置埋件和槽式预埋件的现场拉拔力。
