设a、b和φ分别为图示结构A支座发生的移动及转动，由此引起的B点水平位移（向左为正）ΔBH为（ ）。

• A.hφ－a
• B.hφ＋a
• C.a－hφ
• D.0

答案： C

本题解析：

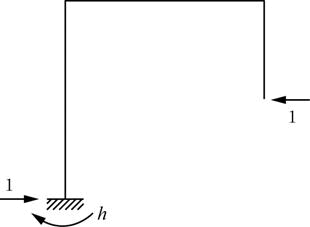

图示为刚体，由几何关系分析或用单位荷载法求刚体位移。由单位荷载法，在B处虚设水平向左的单位虚力，由静力平衡条件求得支座处的受力情况，可得A支座的支反力，如题40解图所示。A点水平力方向向右，与水平位移反向；弯矩方向为顺时针，与转角位移同向。根据位移计算公式计算，解得B点水平位移为：ΔBH＝－∑Rc＝－（－1×a＋hφ）＝a－hφ。

更新时间：2023-07-02 00:18
