某汽车维修公司为了便于管理车辆的维修情况,拟开发一套汽车维修管理系统,请根据下述需求描述完成该系统的数据库设计。

【需求描述】

(1)客户信息包括:客户号、客户名、客户性质、折扣率、联系人、联系电话。客户性质有个人或单位。客户号唯一标识客户关系中的每一个元组。

(2)车辆信息包括:车牌号、车型、颜色和车辆类别。一个客户至少有一辆车,一辆车只属于一个客户。

(3)员工信息包括:员工号、员工名、岗位、电话、家庭住址。其中,员工号唯一标识员工关系中的每一个元组。岗位有业务员、维修工、主管。业务员根据车辆的故障情况填写维修单。

(4)部门信息包括:部门号、名称、主管和电话,其中部门号唯一-确定部门关系的每一个元组。每个部门只有一名主管,但每个部门有多名员工,每名员工只属于一个部门。

(5)维修单信息包括:维修单号、车牌号、维修内容、工时。维修单号唯一标识维修单关系中的每一个元组。一个维修工可接多张维修单,但一张维修单只对应一个维修工。

【概念模型设计】

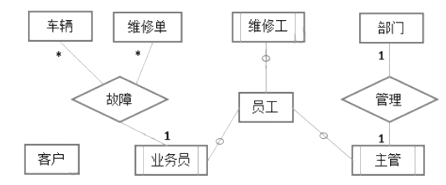

根据需求阶段收集的信息,设计的实体联系图,如图2-1所示

中级软件设计师,章节练习,中级软件设计师案例分析

【逻辑结构设计】

根据概念模型设计阶段完成的实体联系图,得出如下关系模式:

客户(客户号,客户名,(a);折扣率,联系人,联系电话)

车辆(车牌号,(b),车型,颜色,车辆类别)

员工(员工号,员工名,岗位,(c),电话,家庭住址)

部门(部门号,名称,主管,电话)

维修单(维修单号,(d),维修内容,工时)

【问题1】(6分)

根据问题描述,补充3个联系,完善图2-1的实体联系图。联系名可用联系1、联系2和联系3代替,联系的类型为1:1、1:n和m:n(或1:1、1:*和*.*)。

【问题2】(4分)

根据题意,将关系模式中的空(a)~(d)的属性补充完整,并填入答题纸对应的位置上。

【问题3】(2分)

分别给出车辆关系和维修单关系的主键与外键。

【问题4】(3分)

如果一张维修单涉及多项维修内容,需要多个维修工来处理,那么哪个联系类型会发生何种变化?你认为应该如何解决这一问题?

答案:
本题解析:

【问题1】(6分)

联系1:客户和车辆,1:1

联系2:部门和员工,1:n

联系3:维修工和维修单,1:n

【问题2】(4分)

a:客户性质 b:客户号c:部门号d:车牌号,员工号

【问题3】(2分)

车辆关系的主键:(车辆号,客户号)外键:客户号

维修单关系的主键:维修单号外键:车牌号,员工号

【问题4】(3分)

维修工和维修单之间的联系类型会发生变化,从1:n变成m:n。
