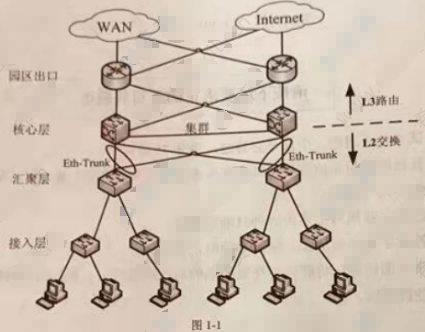

某园区组网图如图1-1所示,该网络中接入交换机利用QinQ技术实现二层隔离,根据不同位置用户信息打外层VLAN标记,可以有效避免广播风暴,实现用户到网关流量得统一管理。同时在网络中部署集群交换机系统CSS及Eth-trunk,提高网络得可靠性。

高级网络规划设计师,章节练习,高级网络规划设计师案例分析

当该园区网用户接入点增加,用户覆盖范围扩大,同时要求提高网络可靠性时,某网络工程师拟采用环网接入+虚拟网关的组网方式

(1)如何调整交换机的连接方式组建环网?

(2)在接入环网中如何避免出现网络广播风暴?

(3)简要回答如何设置虚拟网关。

答案:
本题解析:

(1)调整树形结构为环形、星型的混合结构;(2)采用STP或MSTP进行防环处理;(3)配置核心交换机为VRRP(因为图中所示核心具有三层转发能力)

答案解析 :

目前的网络拓扑结构为星型结构,如果要采用环网接入,则必须将网络拓扑结构调整为环形和新型的混合结构,才可以方便的实现环网接入和通过其他的可靠性技术如VRRP实现虚拟网关,增强整个系统的可靠性。由于网络结构调整为环形,网络中会出现环路,在2层网络中为了避免广播风暴,必须采用生成树协议以防止出现环路引起的广播风暴。要设置虚拟网关的组网方式必须在支持VRRP协议的设备上,启用虚拟网关。本题中可以在核心交换机上设置VRRP组,设置合理的虚拟网关。

更新时间:2022-10-10 12:50
