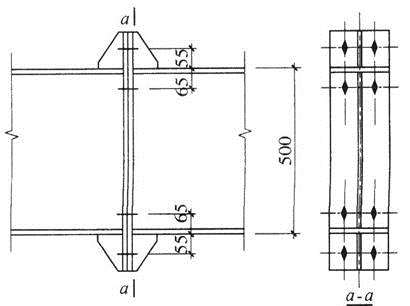

某钢梁采用端板连接接头,钢材为Q345钢,采用10.9级高强度螺栓摩擦型连接,连接处钢材接触表面的处理方法为未经处理的干净轧制表面,其连接形式如题图所示,考虑了各种不利影响后,取弯矩设计值M=260kN·m,剪力设计值V=65kN,轴力设计值N=100kN(压力)。
提示:设计值均为非地震作用组合内力。
试问,连接可采用的高强度螺栓最小规格为下列何项?( )
提示:①梁上、下翼缘板中心间的距离取h=490mm;②忽略轴力和剪力影响。
根据力矩平衡,对下翼缘中点取矩。有M-n·Nt·h=0。
故单个螺栓最大拉力Nt=M/(nh)=132.7kN。
根据《钢结构设计标准》(GB 50017—2017)第11.4.2条第2款规定,在螺栓杆轴方向受拉的连接中,每个高强度螺栓的承载力设计值取Ntb=0.8P。
故单个螺栓预拉力P≥132.7/0.8=165.9kN<190kN。又查表11.4.2-2可知,10.9级高强螺栓应该采用的最小规格为M22。
