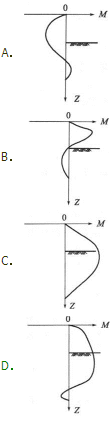

某均质土基坑工程，采用单层支撑板式支护结构（如下图所示）。当开挖至坑底并达到稳定状态后，下列支护结构弯矩图中哪个选项是合理的（　　）

• A.见图A
• B.见图B
• C.见图C
• D.见图D

答案： D

本题解析：

剪力零点对应弯矩最大点，即主动土压力合力等于被动土压力合力的点。位于基坑底面以下，排除AB两项；弯矩零点是主动土压力强度等于被动土压力强度的点，是等值梁法中的反弯点，位于基坑底面以下，排除C项。

更新时间：2022-09-17 01:30
