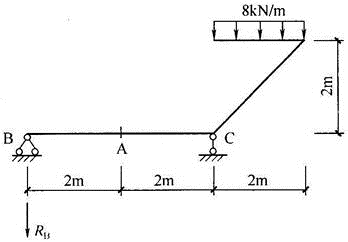

如图所示结构，截面A处弯矩值为（　　）。

• A.见图A
• B.见图B
• C.见图C
• D.见图D

答案： A

本题解析：

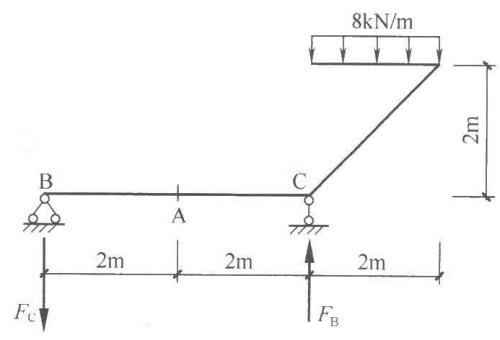

如图所示，取整体平衡，对B点取距，设支反力FC向上可得：由ΣMB＝0，即：FC×4＝（8×2）×5。得，FC＝20 kN。

根据静力条件可得A处弯矩：MA＝8×2×3－20×2＝8kN·m（负弯矩）。
