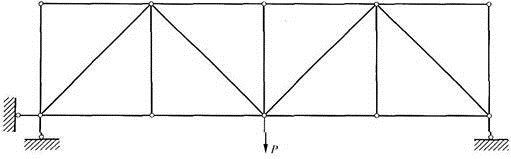

图示桁架的零杆数量是（　　）。

答案： C

本题解析：

桁架的零杆个数判断方法：①一节点上有三根杆件，如果节点上无外力作用，其中两根共线，则另一杆为零杆；②一节点上只有两根不共线杆件，如果节点上无外力作用，则两个都为零杆；③一节点上只有两根不共线杆件，如外力与一杆件共线，则另一杆为零杆。

根据②可得，两侧右上角的两个杆件均为零杆；根据①可得，桁架中间部分的3个竖杆均为零杆。由于整个结构是对称的，中间节点处的两根斜杆受力必然对称，且等于P/2。因此，桁架一共有7根零杆。
