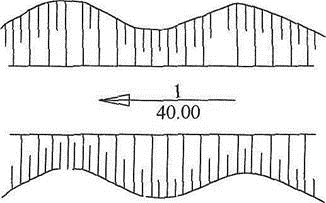

如图所示，以下哪组答案是正确的？（　　）

Ⅰ．此图表示截水沟；

Ⅱ．此图表示路堤；

Ⅲ．“1”表示1%纵坡；

Ⅳ．箭头表示坡向；

Ⅴ．“40.00”表示变坡点间距离；

Ⅵ．“40.00”表示地坪标高；

Ⅶ．“1”表示变坡点编号

• A.Ⅰ、Ⅲ、Ⅳ、Ⅵ
• B.Ⅱ、Ⅳ、Ⅴ、Ⅶ
• C.Ⅰ、Ⅲ、Ⅳ、Ⅴ
• D.Ⅱ、Ⅲ、Ⅳ、Ⅵ

答案： C

本题解析：

根据《总图制图标准》（GB/T 50103—2010）总平面图例可知，上图为截水沟示意图，“1”表示1%的沟底纵向坡度，“40.00”表示变坡点间距离，箭头表示水流方向。
