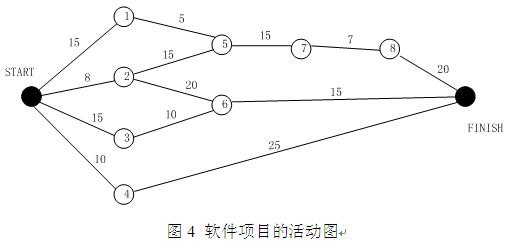

图4是一个软件项目活动图，其中顶点表示项目里程碑，边表示包含活动，边上权重表示活动持续时间，则里程碑（）在关键路径上。

• A.1
• B.2
• C.3
• D.4

答案： B

本题解析：

从开始顶点到结束顶点最长路径为关健路径（临界路径），关键路径上活动为关键活动。在本题中找出最长路径是Start→2→5→7→8→Finish，其长度为8+15+15+7+20=65，而其它任何路径长度都比这条路径小，因此我们可以知道里程碑2在关键路径上。

更新时间：2022-07-08 07:12
