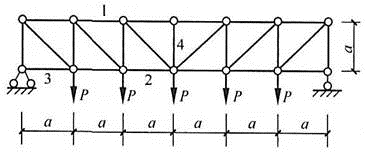

关于所示桁架指定杆件的内力绝对值的比较，正确的是（　　）。

• A.N1＜N2＜N3＝N4
• B.N2＝N1＞N3＝N4
• C.N1＞N2＞N3＝N4
• D.N2＞N1＞N3＝N4

答案： B

本题解析：

首先对整体进行分析，整个结构没有水平方向的外力，因此左侧固定铰支座没有水平支反力，3杆为零杆，根据零杆判定准则4杆也为零杆，因此N3＝N4；沿1、2杆截开取左半部分为隔离体，根据水平方向受力平衡，可得杆1、2内力的绝对值相等，即N2＝N1，对左侧固定铰支座取矩可得：N2＝N1≠0。

更新时间：2022-07-13 04:40
