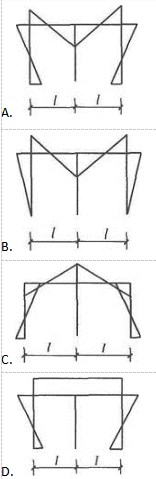

图所示刚架，当中支座产生竖向位移Δ时，正确的弯矩图是（　　）。

• A.见图A
• B.见图B
• C.见图C
• D.见图D

答案： A

本题解析：

取半结构即中间竖向构件变成固定端，固定端处有向下的位移Δ/2，根据位移法求解，在刚结点转角处添加一个刚臂为基本结构，定性解出未知转角，根据叠加原理可画出最终弯矩图如A项。

更新时间：2022-07-18 08:06
