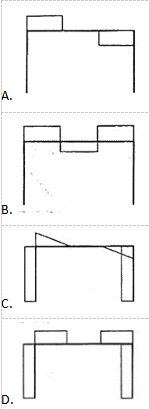

如所示结构在外力作用下，正确的剪力图是（　　）。

• A.见图A
• B.见图B
• C.见图C
• D.见图D

答案： B

本题解析：

本结构无水平力作用，故左右两根竖杆内不存在剪力，CD项错误。水平横杆上，使结构产生顺时针转动的剪力为正，产生逆时针转动的剪力为负。此时分析水平横杆受力状态，在左右荷载P作用下，左荷载P使左边部分产生顺时针转动，剪力为正；右荷载P使右边部分产生顺时针转动，剪力也为正；两荷载使中间部分产生逆时针转动，此时剪力为负。
