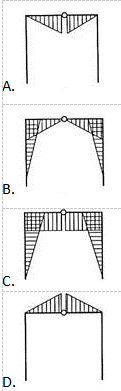

所示结构在外力偶M作用下正确的弯矩图是（　　）。

• A.见图A
• B.见图B
• C.见图C
• D.见图D

答案： C

本题解析：

首先由整体平衡求解两个支座的竖向反力，根据受力平衡，可知两个支座的竖向反力为零。然后取结构右半部分进行分析，可知支座必有水平反力，且水平反力对竖杆产生的弯矩为斜直线。由于水平横梁只受弯矩M作用，所以横梁的弯矩图为水平直线。左半部分结构弯矩图和右半部分对称，因此正确剪力图为C选项。

更新时间：2022-07-25 07:04
