图所示结构中杆a的内力Na（kN）应为下列何项？（　　）

• A.Na＝0
• B.Na＝10（拉力）
• C.Na＝10（压力）
• D.（拉力）

答案： B

本题解析：

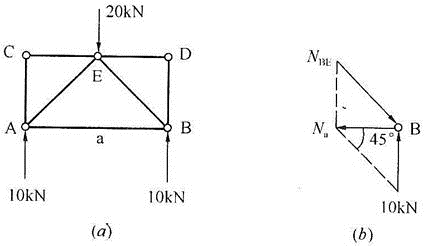

由图（a）中可知，此结构为对称结构受对称荷载作用，故支座反力FA＝FB＝10kN。由桁架结构中的零杆判别法可知C、D两节点为无荷载作用的两杆节点，故CA、CE、DB、DE这4根杆均为零杆。在图（b）中取B为节点，根据图（b）中的三角形比例关系可知Na＝10kN（拉力）。

更新时间：2022-07-11 23:22
