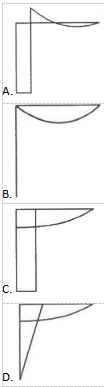

下列所示结构在荷载作用下的各弯矩图哪个正确？（　　）

• A.见图A
• B.见图B
• C.见图C
• D.见图D

答案： B

本题解析：

首先进行整体的受力分析，求出支座反力的大小和方向，可知左下角固定铰支座处水平支反力为零，所以竖杆无弯矩，水平横梁的弯矩图相当于简支梁在均布荷载作用下的弯矩图。

更新时间：2022-07-16 15:45
