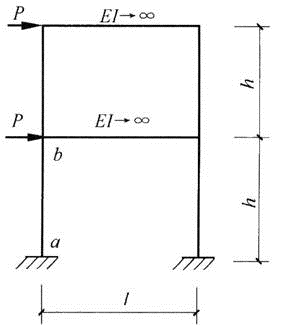

图所示框架结构柱ab的底部弯矩MA最接近于下列哪个数值？（　　）

• A.Ph/4
• B.Ph/2
• C.Ph
• D.2Ph

答案： B

本题解析：

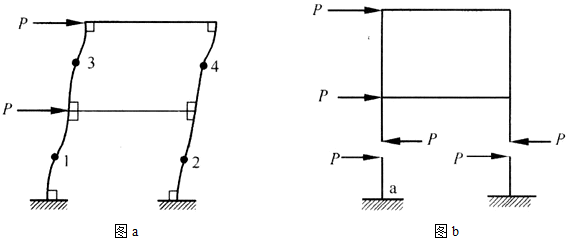

结构对称、荷载对称，则轴力图、弯矩图对称，剪力图反对称，在对称轴上剪力为零。结构对称、荷载反对称，则轴力图、弯矩图反对称，剪力图对称，在对称轴上轴力、弯矩均为零。根据图示结构的对称性及其受力特点，可以画出其变形图（如图a所示）。其中1、2、3、4这4个拐点位于上下两个柱子的中点（反弯点，弯矩为0）。故可以从拐点1、2处截断，得到图b，由对称性可知1、2截面上剪力为P，显然a点弯矩Ma＝Ph/2。
