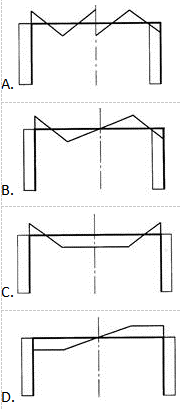

图所示对称结构，在反对称荷载作用下，正确的弯矩图是（　　）。

• A.见图A
• B.见图B
• C.见图C
• D.见图D

答案： B

本题解析：

对称结构在正对称荷载作用下，其内力和位移都是正对称的，且在对称轴上反对称的多余力为零。对称结构在反对称荷载作用下，其内力和位移都是反对称的，且在对称轴上对称的多余力为零。轴力和弯矩是对称内力，剪力是反对称内力。本题为对称结构受反对称荷载，因此对称轴上弯矩为0，排除AC两项。结构对称、荷载反对称，则轴力图、弯矩图反对称，剪力图对称，排除D项。
