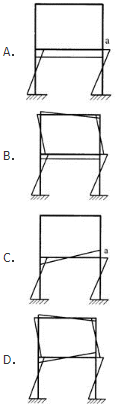

图所示双层框架杆件刚度相同，则正确的弯矩图是（　　）。

• A.见图A
• B.见图B
• C.见图C
• D.见图D

答案： D

本题解析：

该结构为对称结构，在荷载P作用下，根据荷载的叠加原理，结构可等效为一个左右同时受到大小为P/2、方向向右的荷载反对称结构。在对称轴上对称内力（弯矩、轴力）为0，反对称内力（剪力）不为0，因此中间横梁跨中弯矩为0，排除AB两项。根据横梁两端刚结点处的弯矩平衡，上层框架也存在弯矩，新版章节练习，考前压卷，完整优质题库+考生笔记分享，实时更新，软件， ，因此排除C项。

更新时间：2022-07-19 15:41
