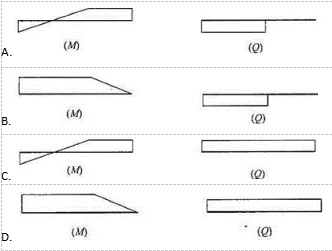

所示梁在荷载作用下的弯矩（M）示意图和剪力（Q）示意图，哪一组是正确的？（　　）

• A.见图A
• B.见图B
• C.见图C
• D.见图D

答案： A

本题解析：

集中力偶作用处，M图有突变，突变值等于该集中力偶值，而V图无变化，B、C、D三项均不符合要求。梁的右端外伸段是纯弯曲段，剪力图为零，弯矩图是水平线。

更新时间：2022-07-17 18:50
