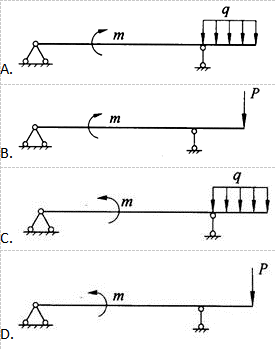

所示四个静定梁荷载图中，图（　　）可能产生图示弯矩图。

• A.见图A
• B.见图B
• C.见图C
• D.见图D

答案： B

本题解析：

均布荷载段弯矩图为抛物线，图示弯矩图中不存在抛物线，因此排除A、C两项。集中力偶作用处，M图有突变，突变值等于该集中力偶值，由弯矩图中弯矩突变处的力矩平衡可知，外加力偶为顺时针方向。
