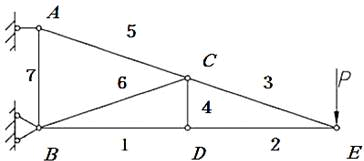

图示结构，杆1的内力是（　　）。

• A.轴向拉力
• B.轴向压力
• C.弯矩
• D.剪力

答案： B

本题解析：

桁架的零杆个数判断方法：①一节点上有三根杆件，如果节点上无外力作用，其中两根共线，则另一杆为零杆；②一节点上只有两根不共线杆件，如果节点上无外力作用，则两个都为零杆；③一节点上只有两根不共线杆件，如外力与一杆件共线，则另一杆为零杆。

如题解图所示，根据②可得，杆4和杆6均为零杆。分析节点E，根据节点力平衡可知杆3的轴力为斜向上，因此杆3的水平向分力为拉力，则杆2的内力为轴向压力。分析节点D，根据节点力平衡可知杆1的内力为轴向压力。选择B项。

更新时间：2022-05-12 19:27
