所示带拉杆的三铰拱，杆AB中的轴力为（　　）。

• A.10kN
• B.15kN
• C.20kN
• D.30kN

答案： D

本题解析：

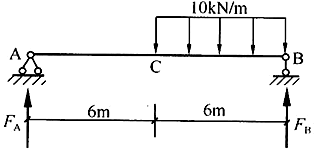

首先画出图示带拉杆的三铰拱相应的简支梁，如所示。取整体为研究对象，先求支座反力，设支座反力竖直向上。由平衡方程∑MB＝0，FA×12＝10×6×3，得到：FA＝15kN。由整体水平方向受力平衡，可得A支座水平反力为零。中点弯矩值MC0＝FA×6＝90kN·m，则可得原三铰拱的水平杆AB中的轴力：FN＝MC0/f＝90/3＝30kN。

更新时间：2022-01-22 23:11
