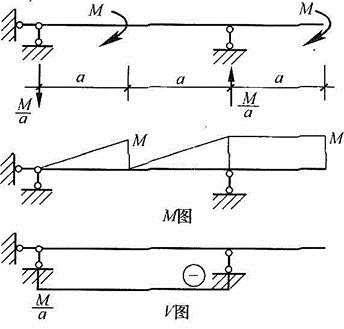

关于所示结构的内力图，以下说法正确的是（　　）。

• A.M图、V图均正确
• B.M图正确，V图错误
• C.M图、V图均错误
• D.M图错误，V图正确

答案： B

本题解析：

梁上无均布荷载作用，因此根据荷载图、剪力图、弯矩图的关系应该是“零、平、斜”的规律，剪力图应为水平直线，弯矩图为斜直线，故剪力图是错误的。计算原图的支座反力为M/a，左端支反力向下，右边的支反力向上，画出剪力弯矩图如所示，因此M图正确，V图错误。

更新时间：2022-01-01 23:02
