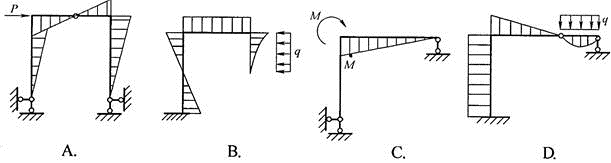

以下结构的弯矩图正确的是（　　）。

• A.见图A
• B.见图B
• C.见图C
• D.见图D

答案： A

本题解析：

如43解图所示，首先对各刚架进行受力分析，画出各刚架的受力图。再由外力和弯矩图的关系，可知只有A图的弯矩图是正确的。B项，右侧竖杆由于存在均布荷载段，因此弯矩图应为曲线。C项，刚结点处弯矩不平衡。D项，铰结点无法传递弯矩，铰结点处的弯矩为0，结构整体无水平荷载作用，所以底部支座水平反力为零，所以竖直段的弯矩不变，为竖直线。

更新时间：2022-01-03 08:37

纠错

包含此试题的试卷

• 2008年一级注册建筑师《建筑结构》真题精选
