【试题要求】

1.任务要求

使用下面提供的基本构件，按下列剖面与平面所示的①～⑥节点(图 1、图 2)，绘出构造详图。(在图 3 上作答，由于排版需要，本题比例由真题的 1:5 修改为 1:7.5)，并注明材料与构件名称。

2.任务说明

隔墙构造仅选用所提供的轻钢龙骨及配件，不考虑其他类型的龙骨及配件，面层为纸面石膏板，不考虑墙体的隔声要求。

(1)外墙做法：200mm 厚空心砖墙，25mm 厚水泥砂浆粉面。

(2)楼面做法：钢筋混凝土上抹 30mm 厚水泥砂浆。

(3)内门：木门框。

(4)天花吊顶：明骨矿棉板。

3.基本构件

答案：

本题解析：

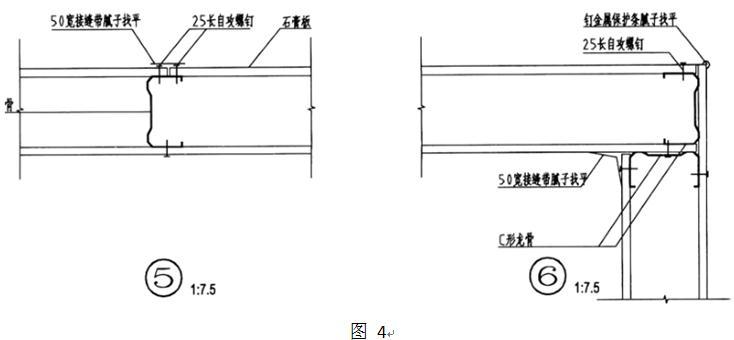

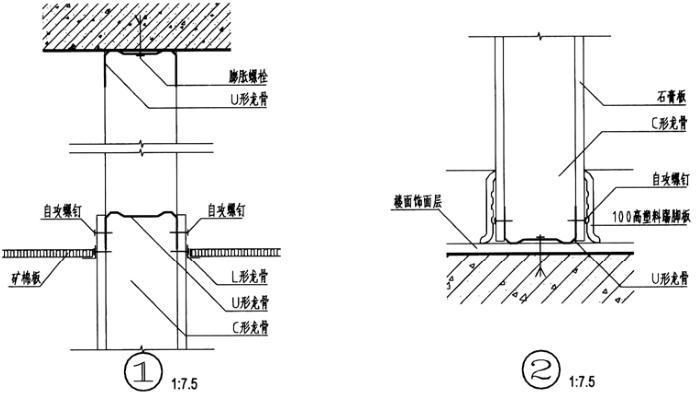

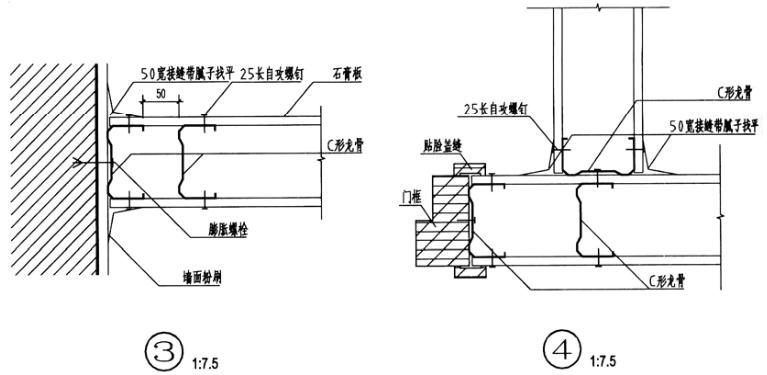

详见图 4。

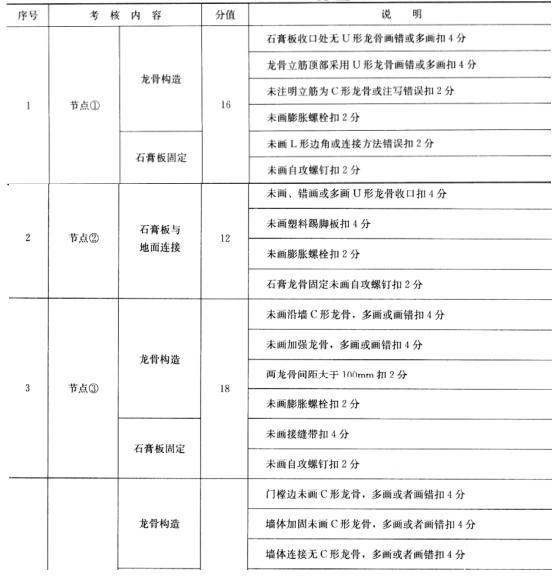

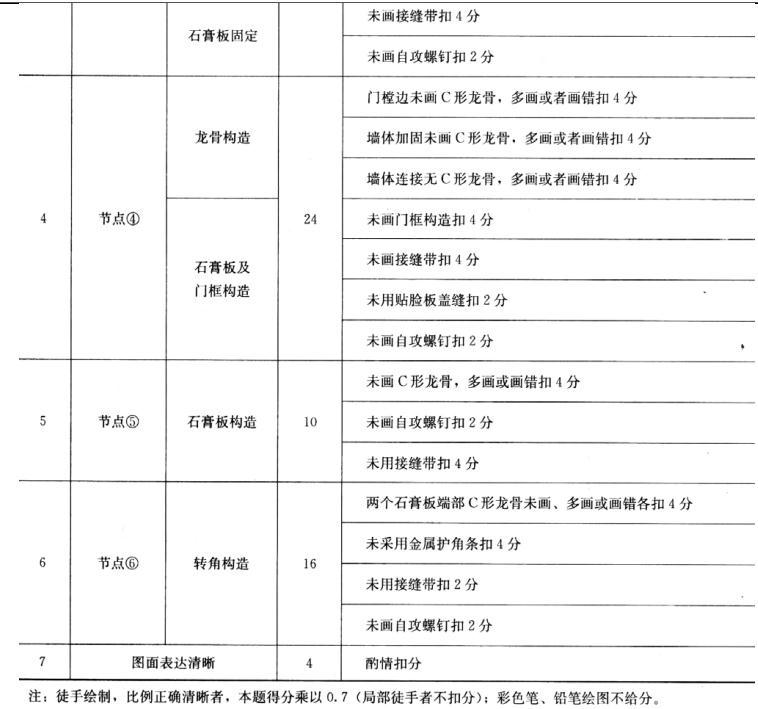

【评分标准】

更新时间：2021-12-28 03:58
