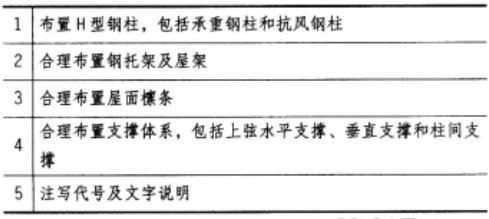

任务说明 本题为某仓储式超市的平面图及剖面示意图。请在平面图上绘出屋面结构及支撑系统。设计结构应合理，并符合任务书的要求。本地区无抗震要求，其地基能承受正常荷载。 设计任务 1.承重柱采用H型钢，沿周边布置（如平面图所示）。超市内为大空间，不允许加柱。 2.屋面结构采用平面桁架，形式见A-A剖面示意图。 3.檩条为槽钢，跨度为3000mm、3600mm、6000mm、6600mm。檩距水平投影为3000mm。4.屋面采用压型钢板。 作图要求 在平面图上使用所提供的图例符号，画出以下结构构件并注明代号（不必画在剖面上）。 (1)抗风钢柱； (2)柱间支撑； (3)钢托梁； (4)屋面上弦水平支撑； (5)屋架垂直支撑； (6)檩条。 答案： 本题解析： 参考作图提示 更新时间：2022-01-10 13:41 纠错 包含此试题的试卷 一级建筑师建筑设计（作图题）真题精选 你可能感兴趣的试题 单选题 砌体结构的圈梁被门窗洞口截断时，应在洞口上部增设相同的附加圈梁，其搭接长度不应小于附加圈梁与原圈梁中到中垂直距离的2倍，且不能小于下列哪一个数值？( ) A.0.6m B.0.8m C.1.0m D.1.2m 查看答案 单选题 A.<img src='http://tp.mxqe.com/data/785/13550793_0_1.jpg' alt='建筑结构,章节练习,建筑结构' title='建筑结构,章节练习,建筑结构'> B.<img src='http://tp.mxqe.com/data/785/13550793_0_2.jpg' alt='建筑结构,章节练习,建筑结构' title='建筑结构,章节练习,建筑结构'> C.<img src='http://tp.mxqe.com/data/785/13550793_0_3.jpg' alt='建筑结构,章节练习,建筑结构' title='建筑结构,章节练习,建筑结构'> D.<img src='http://tp.mxqe.com/data/785/13550793_0_4.jpg' alt='建筑结构,章节练习,建筑结构' title='建筑结构,章节练习,建筑结构'> 查看答案 单选题 A.两者拱轴力完全一样 B.<img src='http://tp.mxqe.com/data/785/13550702_0_1.jpg' alt='建筑结构,章节练习,建筑结构' title='建筑结构,章节练习,建筑结构'> C.<img src='http://tp.mxqe.com/data/785/13550702_0_2.jpg' alt='建筑结构,章节练习,建筑结构' title='建筑结构,章节练习,建筑结构'> D.两者受力完全不同，且Ⅰ中拱轴力小于Ⅱ中的拱轴力 查看答案 单选题 A.(－)(+)(+) B.(－)(－)(+) C.(+)(－)(－) D.(+)(－)(+) 查看答案 单选题 A.拉力P/2 B.压力P/2 C.拉力P D.压力P 查看答案 单选题 A.48kN B.42kN C.36kN D.24kN 查看答案 单选题 A.<img src='http://tp.mxqe.com/data/785/13550157_0_1.jpg' alt='建筑结构,章节练习,建筑结构' title='建筑结构,章节练习,建筑结构'> B.<img src='http://tp.mxqe.com/data/785/13550157_0_2.jpg' alt='建筑结构,章节练习,建筑结构' title='建筑结构,章节练习,建筑结构'> C.<img src='http://tp.mxqe.com/data/785/13550157_0_3.jpg' alt='建筑结构,章节练习,建筑结构' title='建筑结构,章节练习,建筑结构'> D.<img src='http://tp.mxqe.com/data/785/13550157_0_4.jpg' alt='建筑结构,章节练习,建筑结构' title='建筑结构,章节练习,建筑结构'> 查看答案 单选题 A.0.6188 B.0.207 C.0.5 D.0.1 查看答案 单选题 建筑物共有四个抗震设防类别，下列哪一类建筑的分类原则是正确的？( ) A.甲类建筑属于重要的建筑 B.乙类建筑属于较重要的建筑 C.丙类建筑属于一般重要的建筑 D.丁类建筑属于抗震次要建筑 查看答案 单选题 下列计算单位中正确的是( )。 A.弯矩N·㎡ B.<img src='http://tp.mxqe.com/data/785/13550882_0.jpg' alt='建筑结构,章节练习,建筑结构' title='建筑结构,章节练习,建筑结构'> C.截面惯性矩㎡ D.应力N/m 查看答案
