【试题要求】

1.任务描述

图 1 为建筑高度超过 100m 的办公大楼的走廊及核心筒部分平面图。按照要求做出部分消防系统的平面布置图。(不考虑办公室部分)

建筑技术设计作图题,章节练习,基础复习,综合练习

2.任务要求

该平面布置图应包括以下内容:

(1)消防防排烟部分。

1)在应设加压送风防烟的部位画出送风竖井及送风口,每个送风竖井面积不小于 1.3 ㎡。

2)按规范要求设置排烟竖井及排烟口。每个排烟竖井面积不小于 0.6 ㎡。

(2)灭火系统部分:

1)自动喷水灭火系统的闭式喷头(非水喷雾)的平面布置。

2)按规范要求布置室内消火栓。(可嵌入墙内)

(3)消防疏散部分:

1)按照规范要求设置火灾应急照明灯。

2)安装安全出口标志灯;安装疏散指示灯。

3)按规范要求设置防火门。

4)按规范要求布置消防电梯一台。

3.布置要求

在平面图上,用提供的图例符号,做出布置图。包括以下内容:

(1)选择合理的位置设置防烟送风竖井,及排烟竖井(注明尺寸)并布置风口。

(2)符合规范的前提下,按最少数量的方法布置闭式喷头。

(3)布置室内消火栓。

(4)表示应急灯、安全出口标志灯及疏散指示标志灯位置。

(5)防火门的设置及标明防火门的防火等级。

(6)按消防电梯的要求,做出合理布置,并标明位置。

4.图例(详见表)

建筑技术设计作图题,章节练习,基础复习,综合练习

答案:
本题解析:

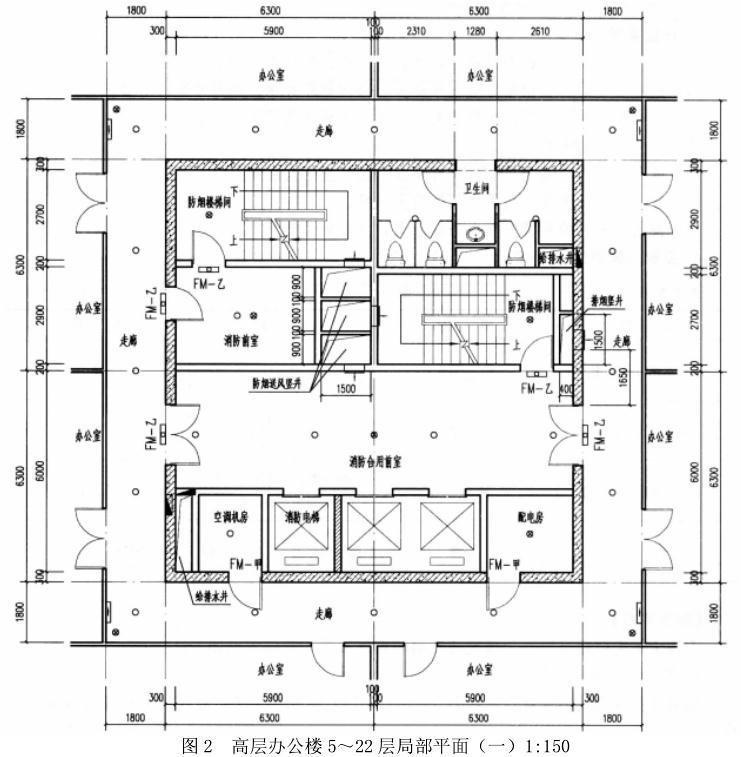

详见图 2、图 3。

建筑技术设计作图题,章节练习,基础复习,综合练习

建筑技术设计作图题,章节练习,基础复习,综合练习

更新时间:2022-01-15 18:43
