任务说明

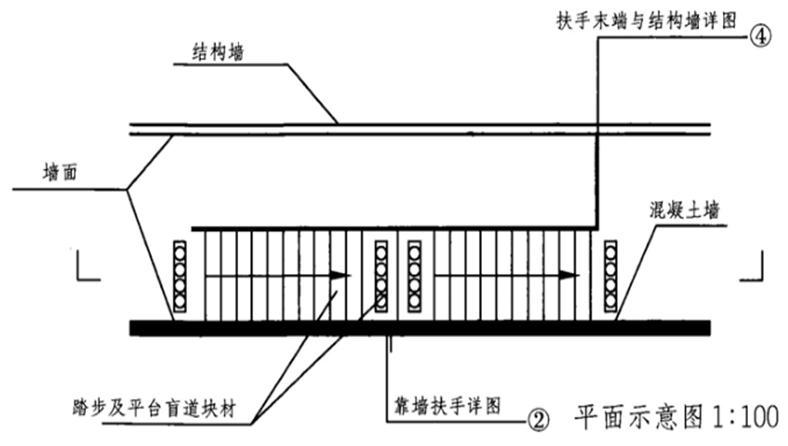

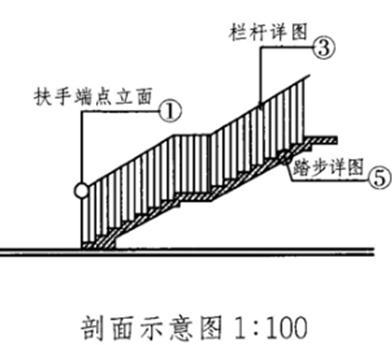

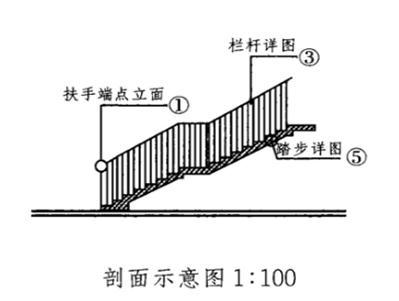

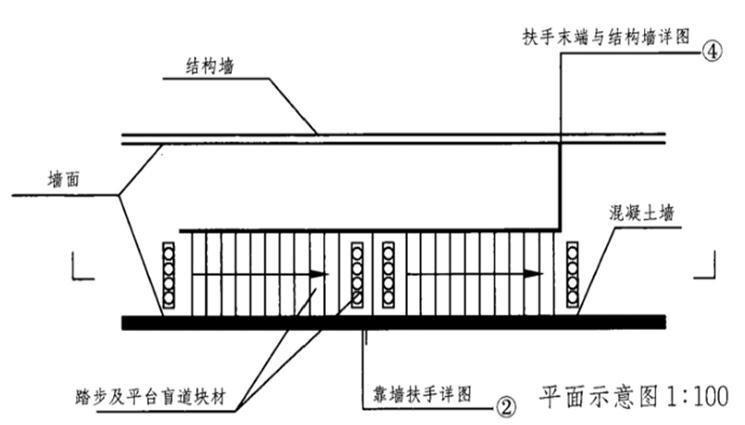

下页图为某餐厅残疾人（盲人）楼梯大样楼梯的平面及剖面，要求按无障碍设计绘制给定节点的构造详图。

制图要求

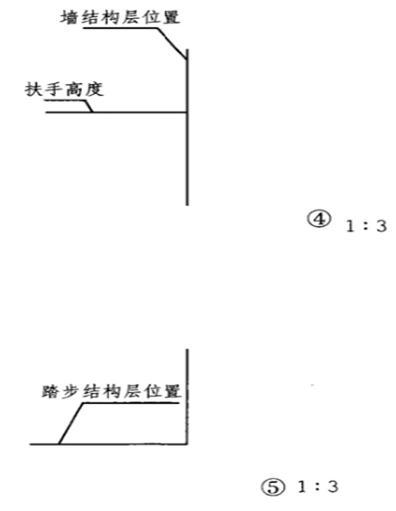

1.各节点按无障碍设计要求详细标注尺寸及构造做法。

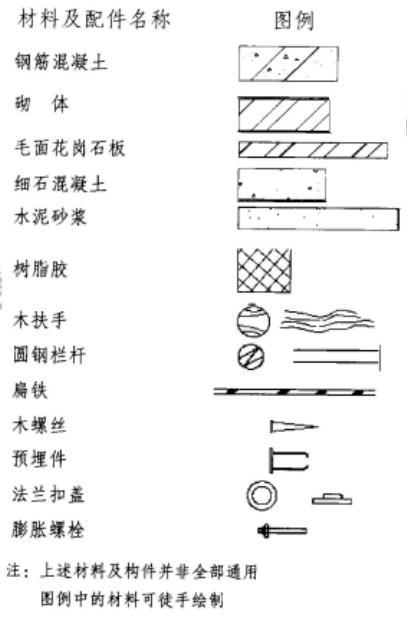

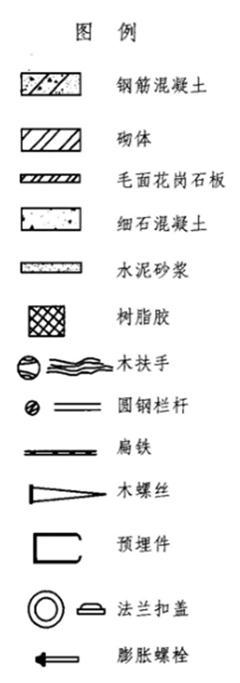

2.选择下表中合适的配件及材料。（见各节点详图）

[jzjssjcc4st25jpg]

答案：

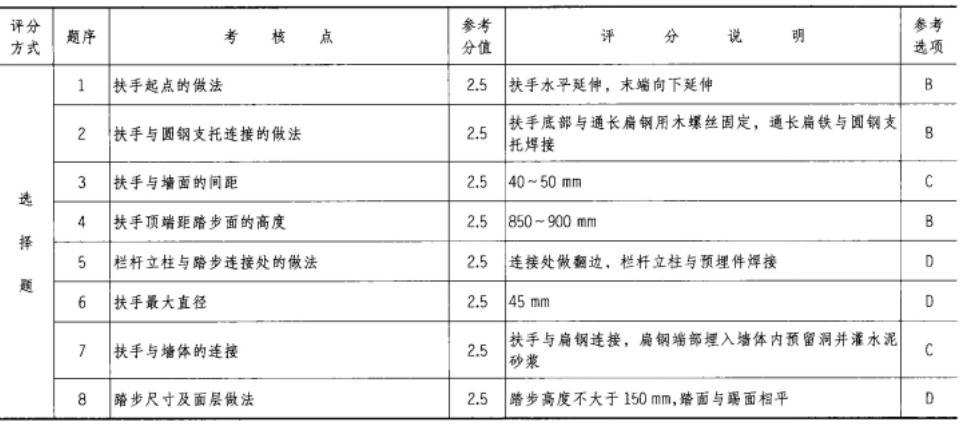

本题解析：

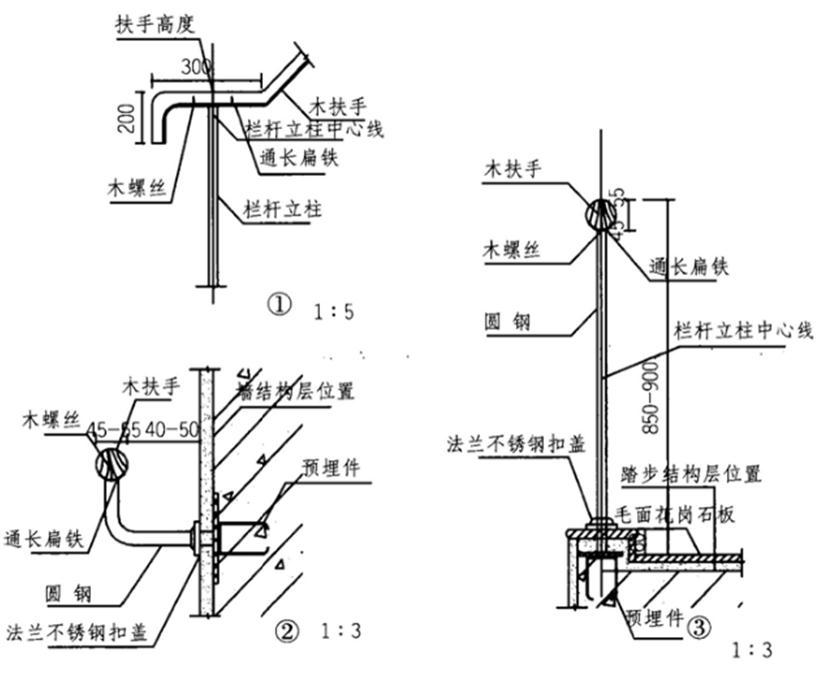

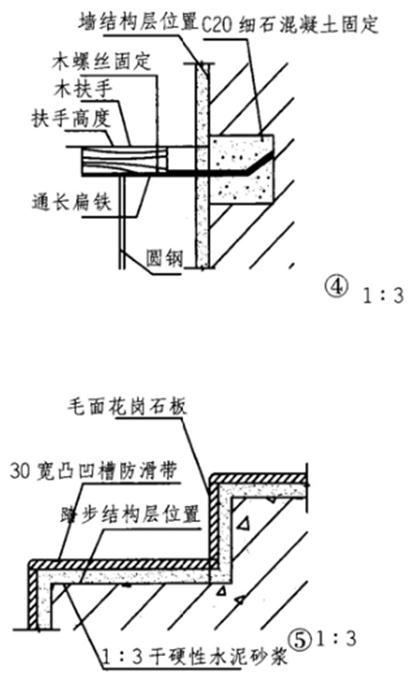

参考作图提示

更新时间：2022-01-12 06:59
