任务要求

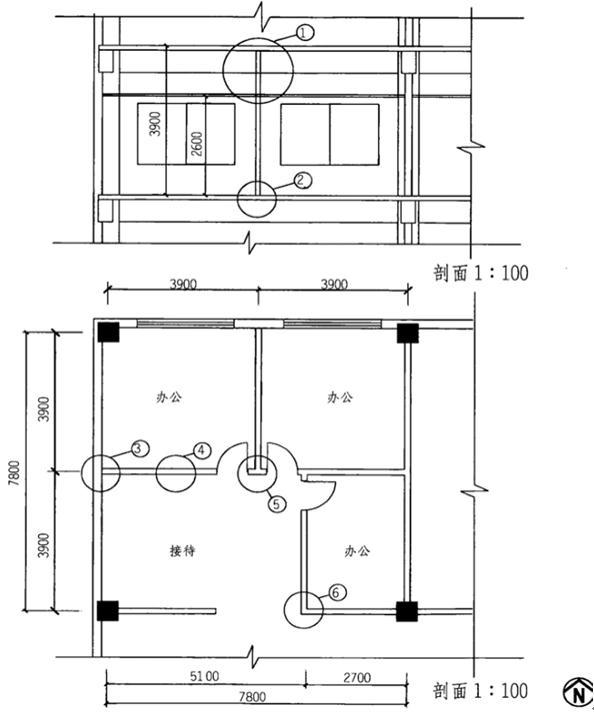

使用所提供的基本构件,按照所提供的剖面与平面图所示的①—⑥节点,绘出构造详图,并注明材料与构件名称。

任务说明

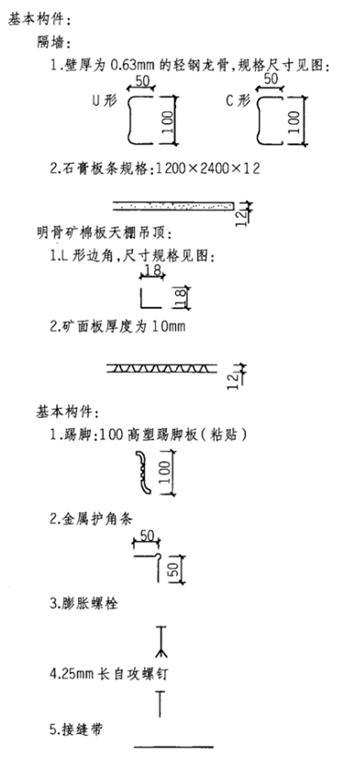

隔墙构造仅选用所提供的轻钢龙骨及构件,不考虑其他类型的龙骨及配件。面层为纸面石膏板。暂不考虑墙体的隔音要求。

1.外墙做法:200mm厚空心砖墙,25mm厚水泥砂浆粉面。

2.楼面做法:钢筋混凝土上抹30mm厚水泥砂浆。

3.内门:木门框。

4.天花吊顶:明骨矿棉板。

建筑技术设计作图题,章节练习,基础复习,综合练习

建筑技术设计作图题,章节练习,基础复习,综合练习

建筑技术设计作图题,章节练习,基础复习,综合练习

建筑技术设计作图题,章节练习,基础复习,综合练习

答案:
本题解析:

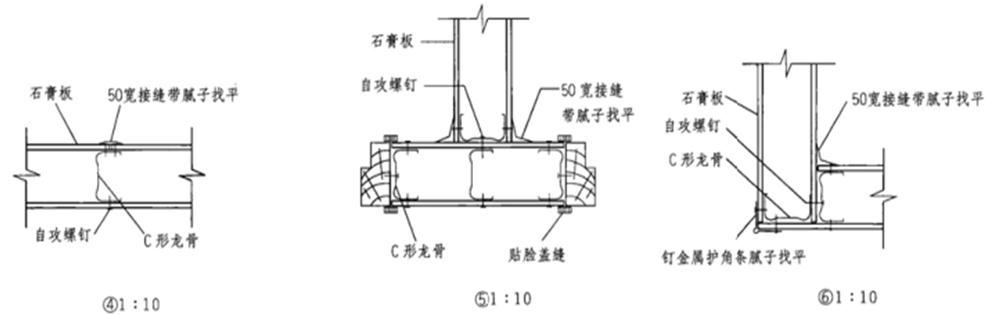

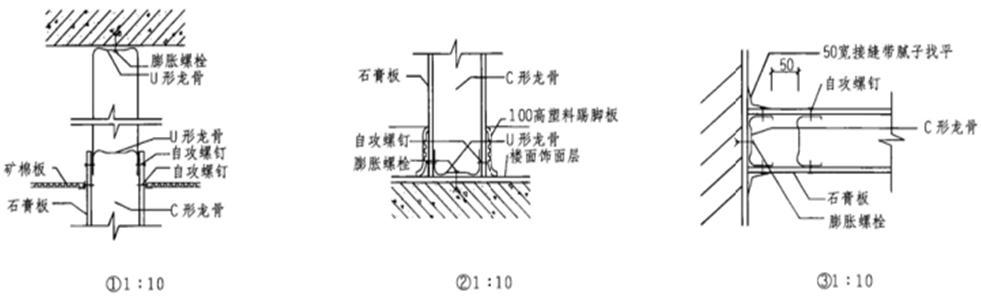

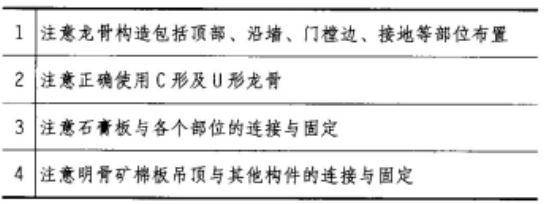

参考作图提示

建筑技术设计作图题,章节练习,基础复习,综合练习

更新时间:2022-01-06 22:56
