设计任务

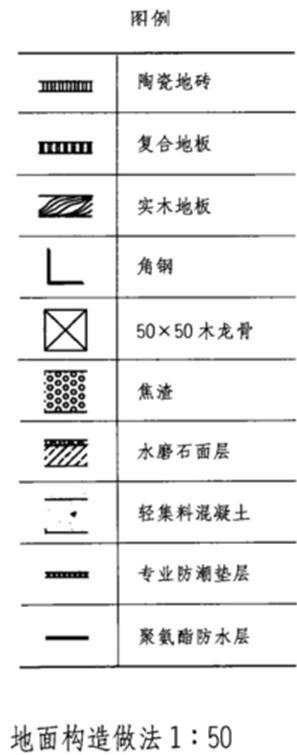

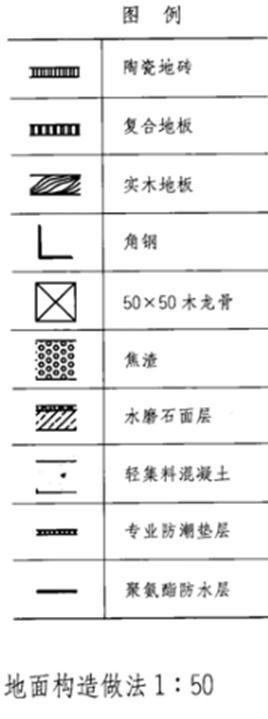

根据以下所给图例画出以下四种地面的构造做法：

1.水磨石（有防水）楼面-110mm厚。

2.双层实木地板-110mm厚（隔声50mm，抗撞击65mm）。

3.复合地板楼面-50mm厚。

4.地砖楼面-100mm厚。

任务要求

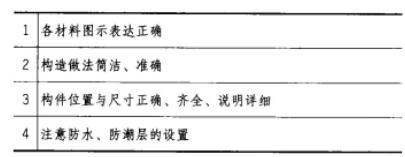

要求清楚标明材料的构造层次并正确使用图例，各面层均考虑地板下敷设电线，但不要求在图中画出。

答案：

本题解析：

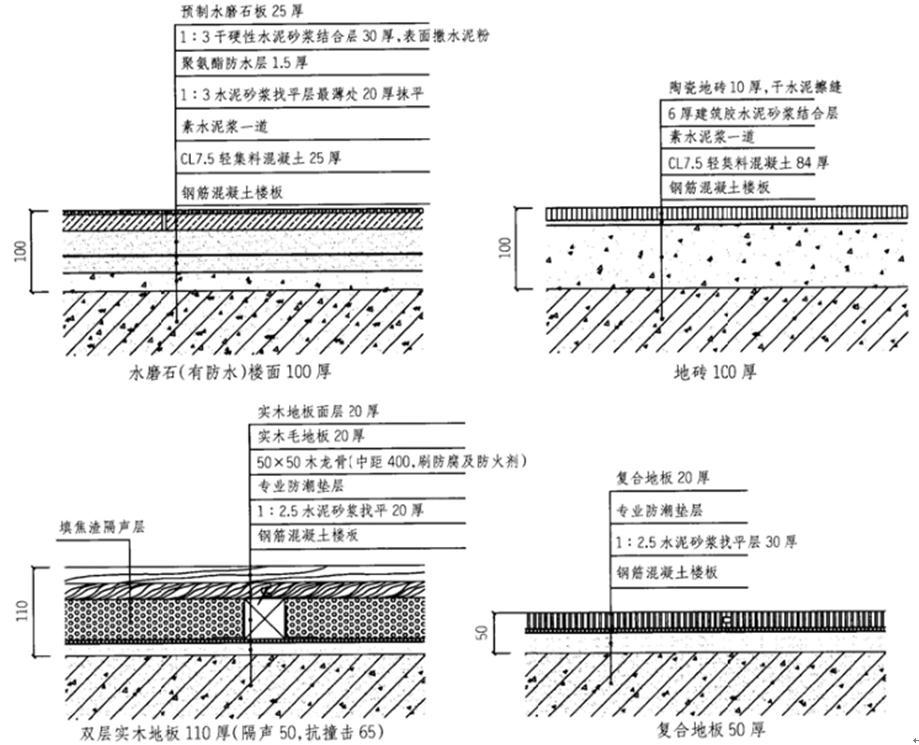

参考作图提示

更新时间：2022-01-10 18:25

纠错
