任务说明

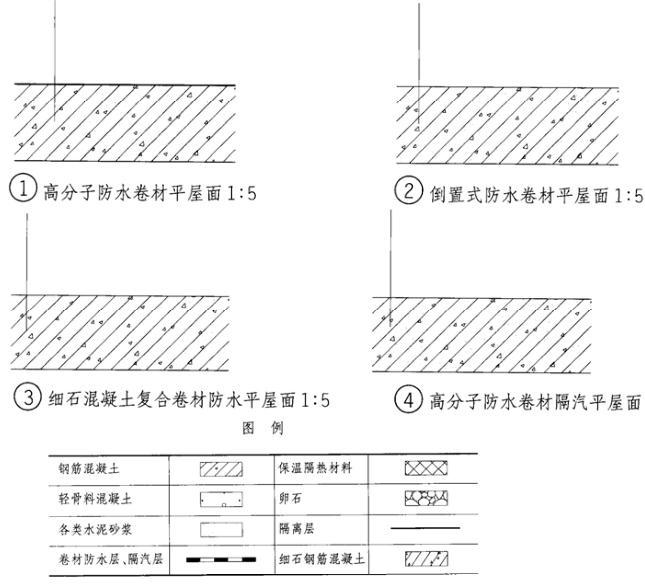

绘出下列各种屋面构造做法的节点详图，做法应满足功能要求而且经济合理。

任务要求

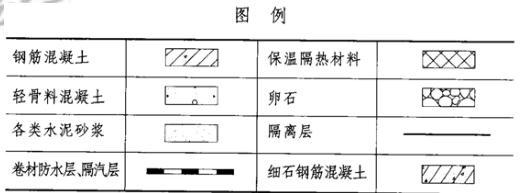

1.选用图例按比例绘制各节点详图。

2.注明屋面节点构造层次、材料做法、厚度（防水层、隔汽层、隔离层不计入厚度）。

答案：

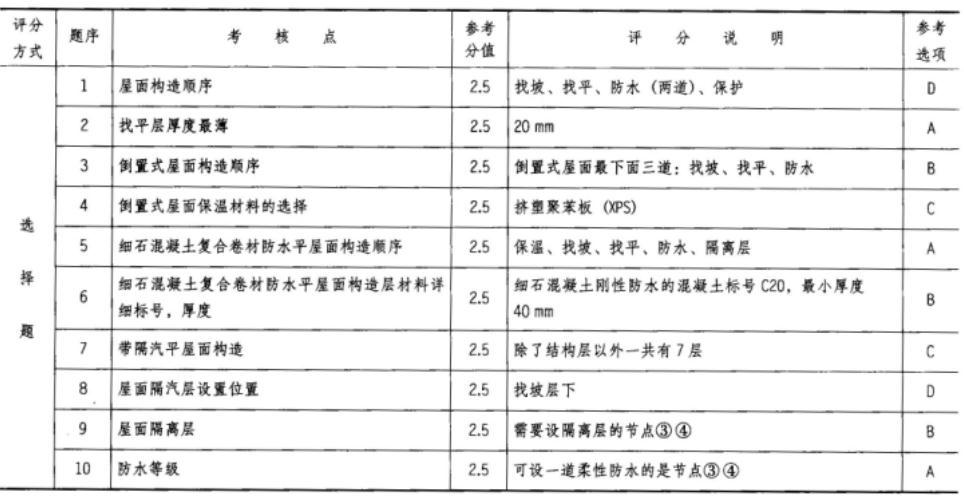

本题解析：

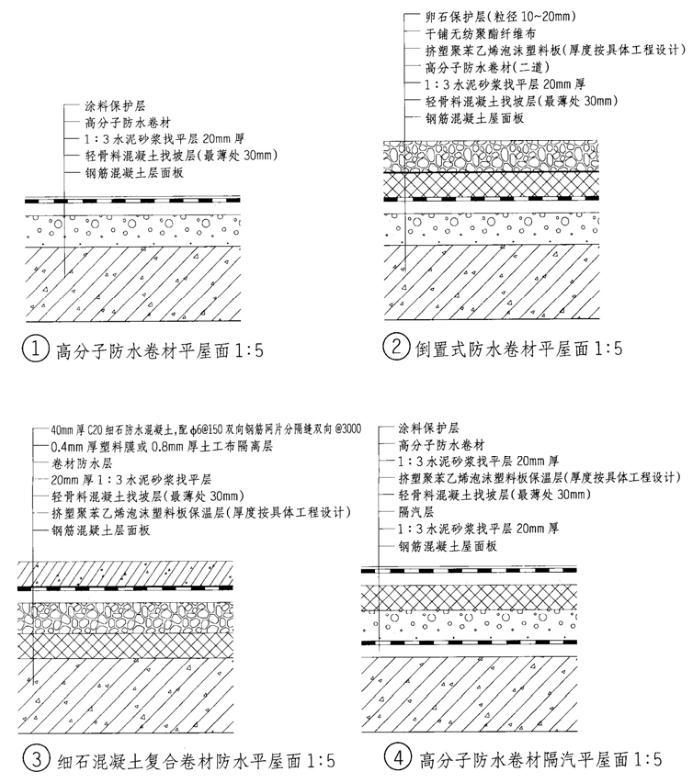

参考作图提示

更新时间：2022-01-04 18:06

纠错
