设计任务

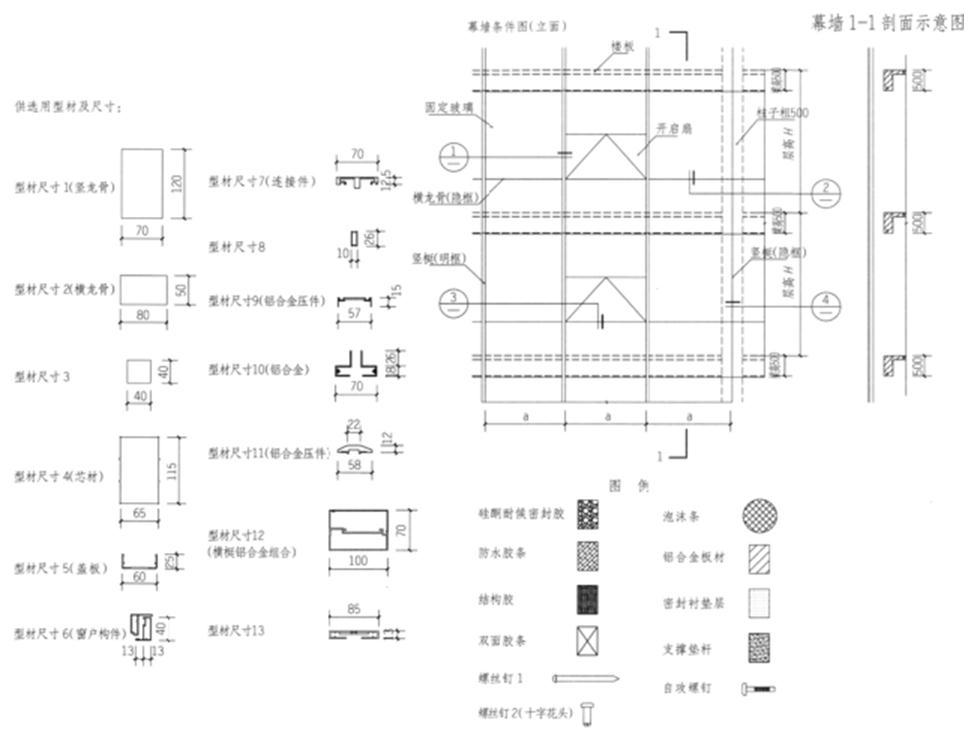

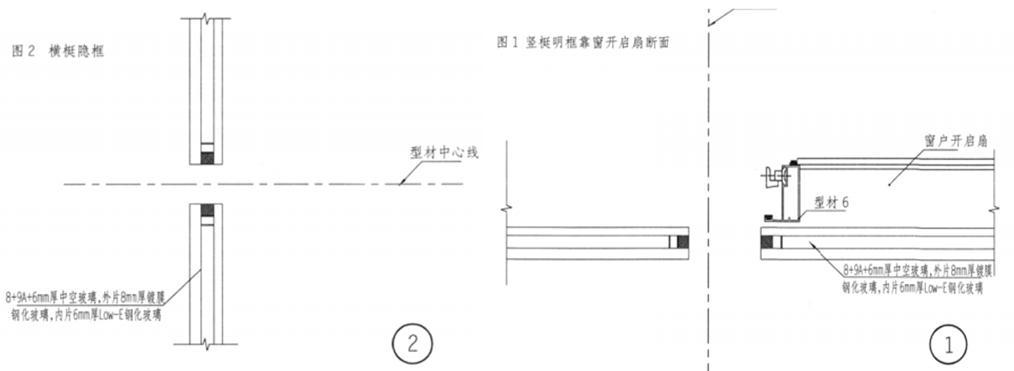

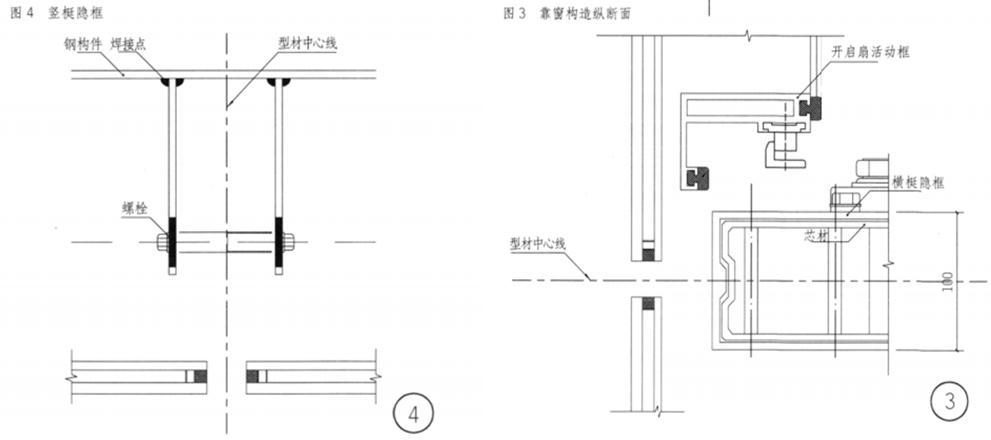

依照图示提供的型材构件及尺寸绘出指定幕墙节点处构造详图。

任务要求

1.利用图示给出的型材和图例按比例绘制指定节点详图的剩余部分。

2.型材可以绘制简单形式并注明主要尺寸、节点构造层次、材料做法、厚度等。

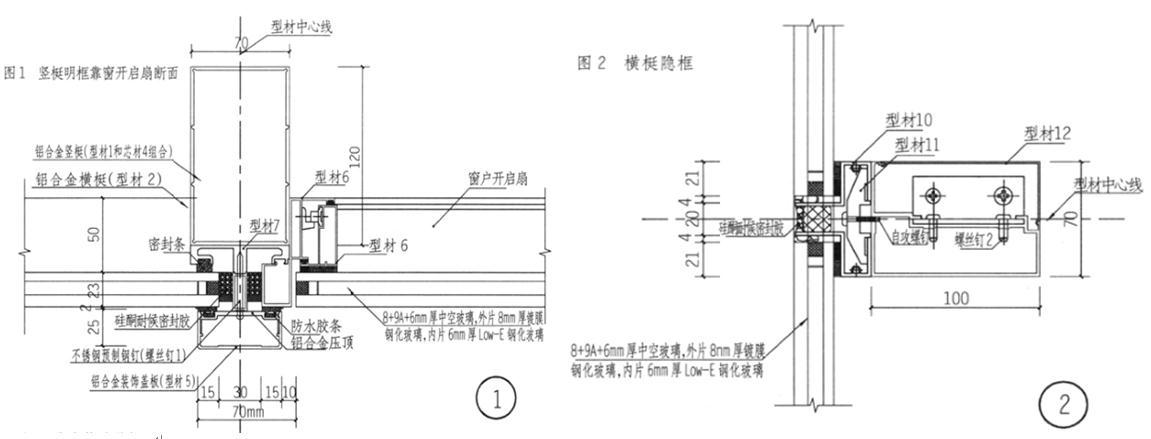

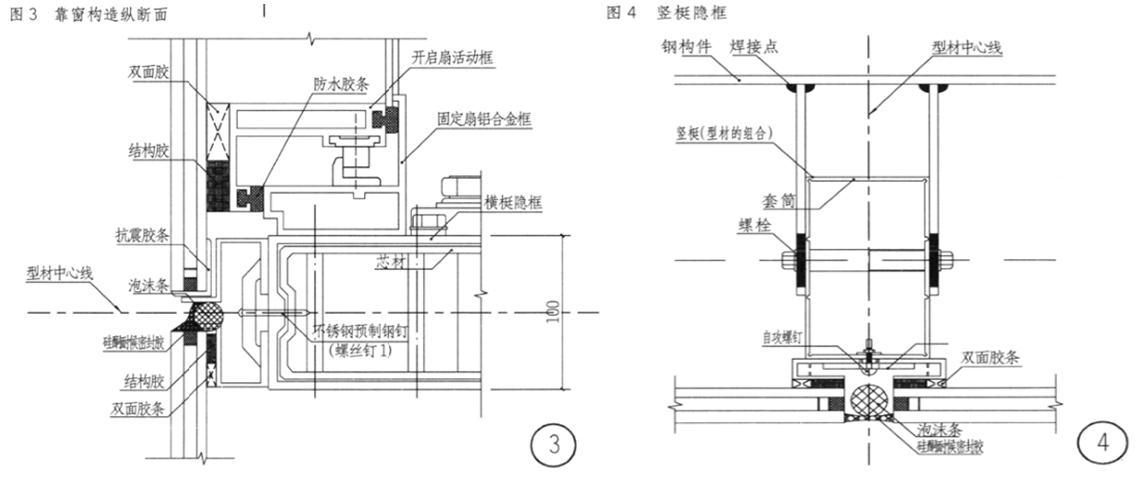

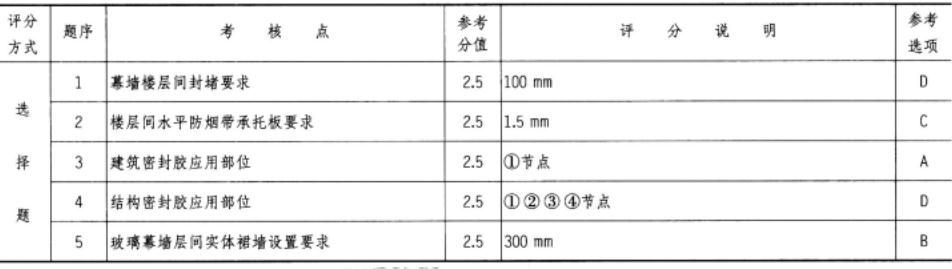

答案：

本题解析：

参考作图提示

更新时间：2022-01-19 17:54

纠错

你可能感兴趣的试题

单选题

砌体结构的圈梁被门窗洞口截断时，应在洞口上部增设相同的附加圈梁，其搭接长度不应小于附加圈梁与原圈梁中到中垂直距离的2倍，且不能小于下列哪一个数值？( )

• A.0.6m
• B.0.8m
• C.1.0m
• D.1.2m
