任务说明

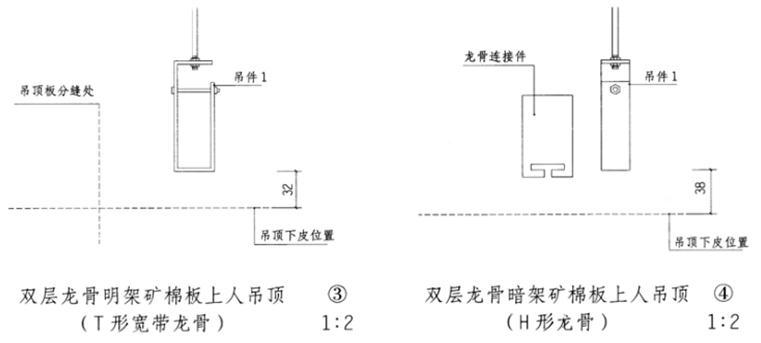

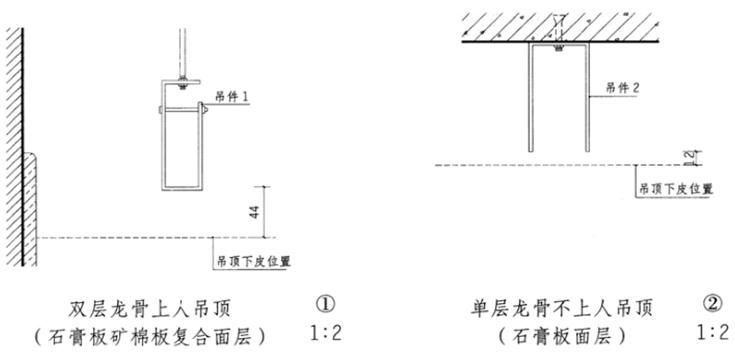

图示为4个未完成的室内吊顶节点。吊顶下皮位置、连接建筑结构与吊顶的吊件都已给定，要求按最经济合理的原则布置各室内吊顶。

任务要求

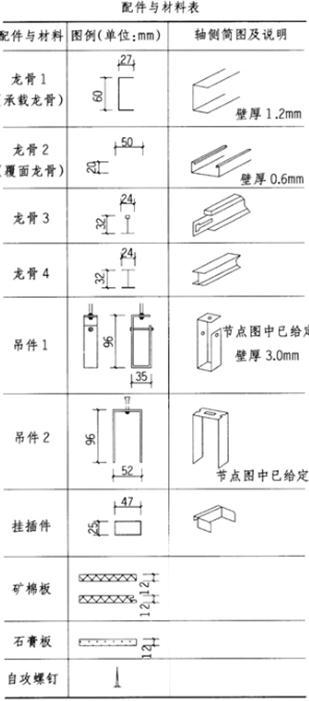

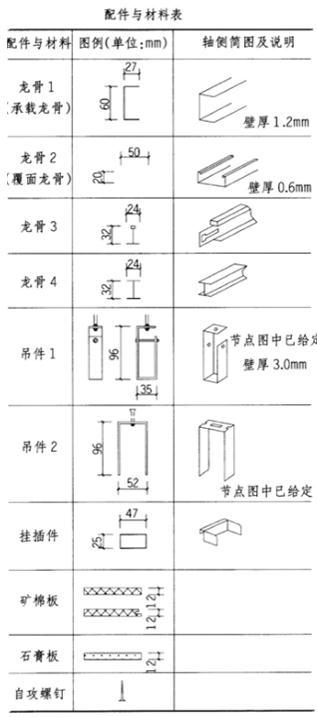

1.按表中图例选用合适的配件与材料，绘制完成4个节点的构造详图，注明所选配件与材料的名称及必要的尺寸。

2.龙骨1与龙骨2、龙骨1与龙骨3之间的连接方式不需考虑。

答案：

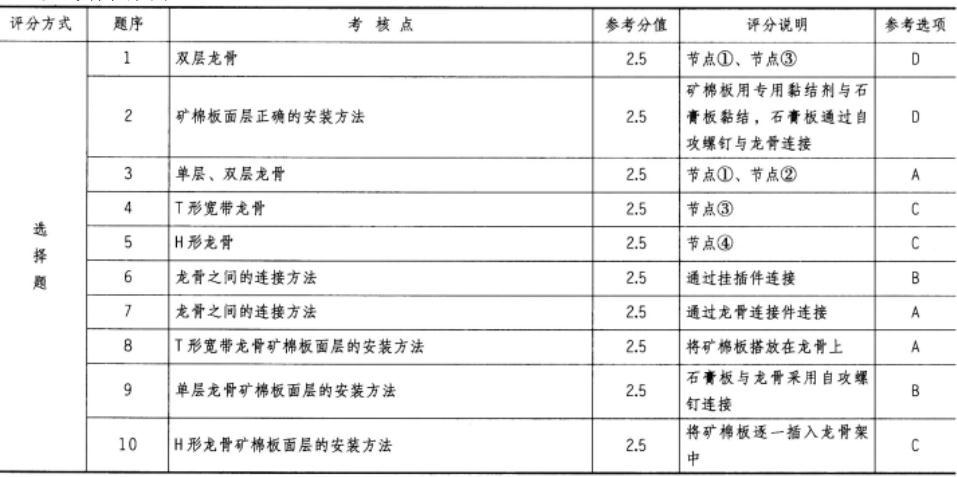

本题解析：

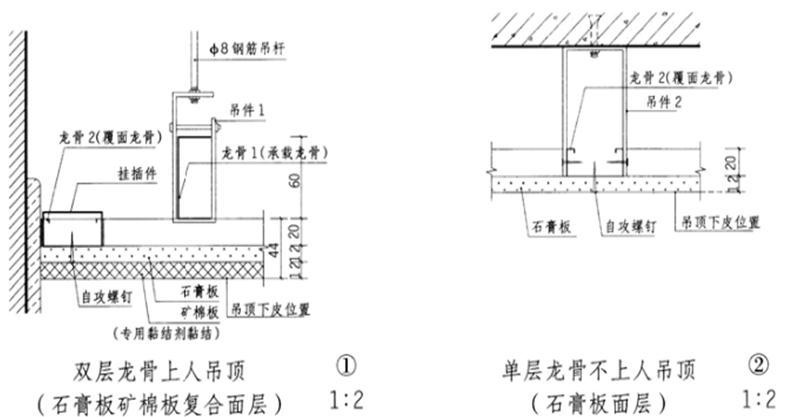

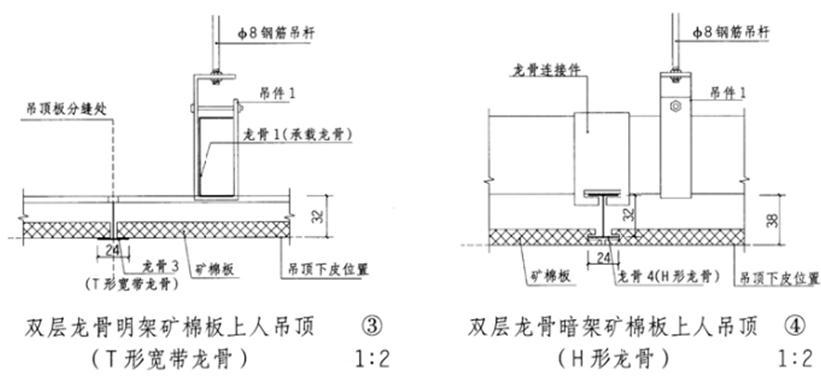

参考作图提示

更新时间：2022-01-17 07:18

纠错
