任务说明

图示为4个地下室防水构造剖面节点。根据现行规范和国家标准图集的要求，不考虑保温，按Ⅰ级防水要求绘制节点构造。

任务要求

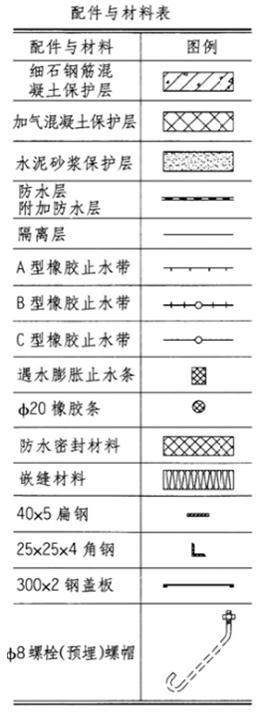

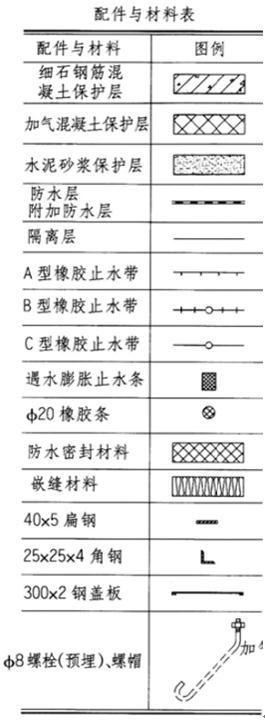

1.选用给出的适合的配件与材料，完成如下四个节点的构造详图。

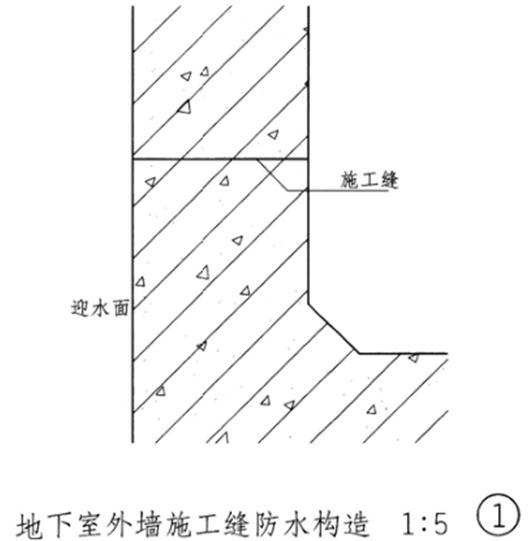

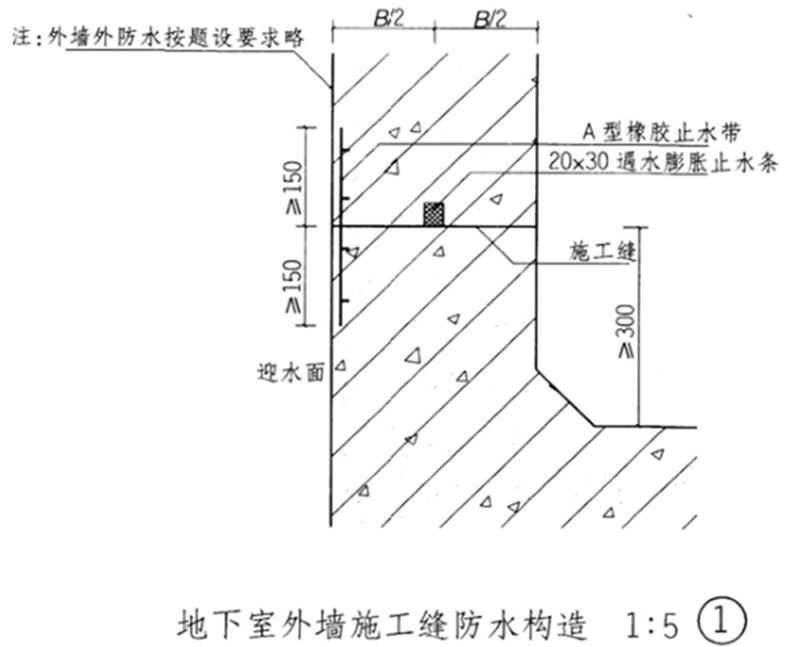

2.注明所选配件与材料的名称，并在引出线处标注各构造层次的名称。其中各节点的要求：节点①应采用两道止水材料，不用绘制外墙的外防水构造。

节点②应采用中埋式止水带，并绘制顶板面的防水构造。

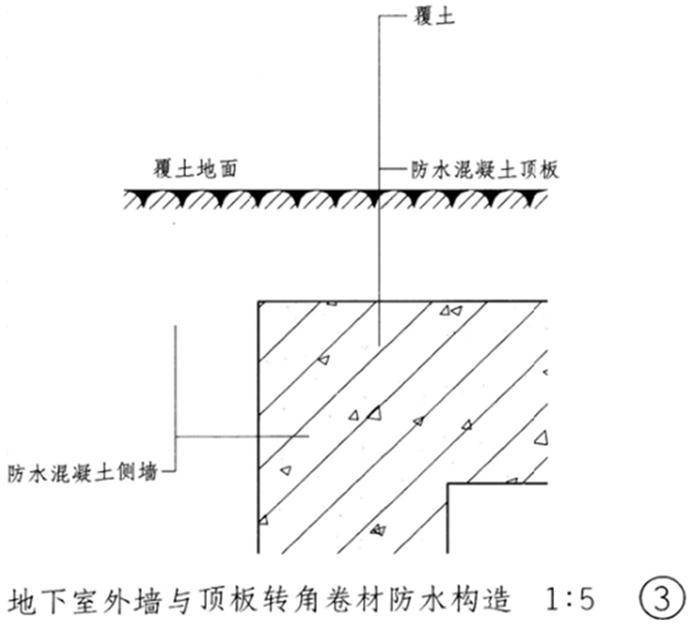

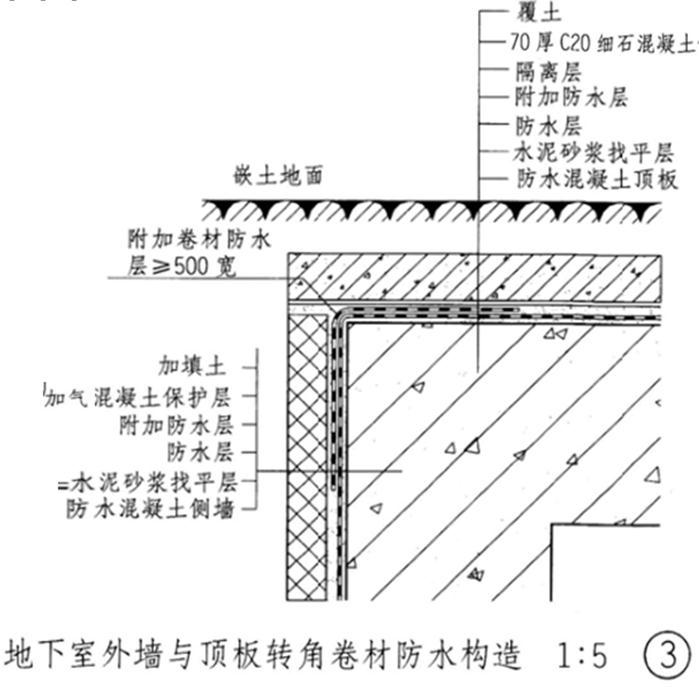

节点③外墙采用加气混凝土块保护层。

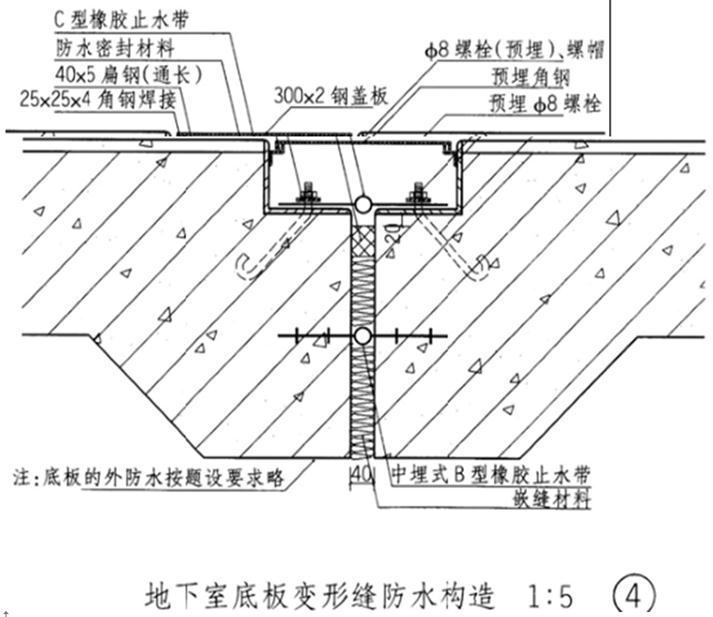

节点④采用中埋式止水带和可拆卸式止水带，不需绘制底板的外防水构造。

[jzjssjcc2st17jpg]

[jzjssjcc2st18jpg]

答案：

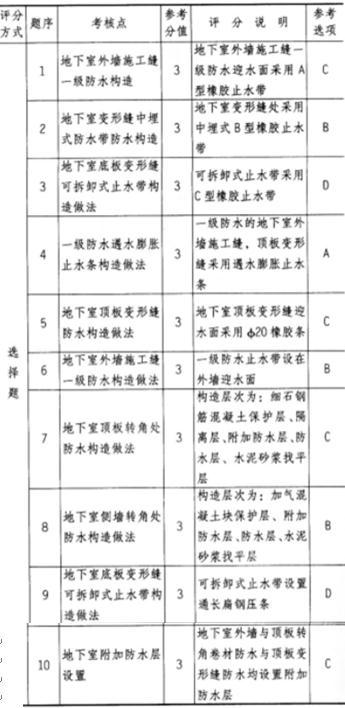

本题解析：

参考作图提示

更新时间：2022-01-04 17:32
