【试题要求】

1.任务描述

根据《屋面工程技术规范》的要求，按经济合理的原则在钢筋混凝土屋面板上绘制 4 个屋面构造节点（要求绘制比例为 1:5），各节点均做建筑找坡，不考虑表面装饰层。

2.制图要求

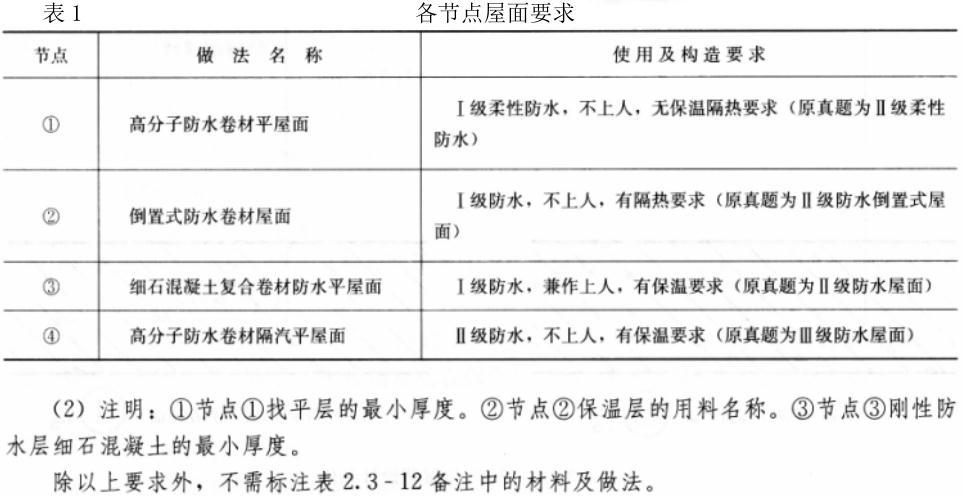

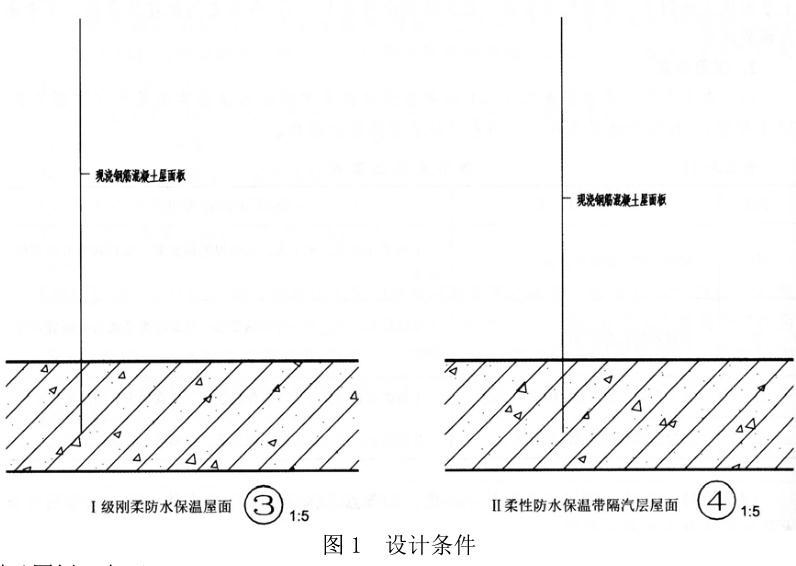

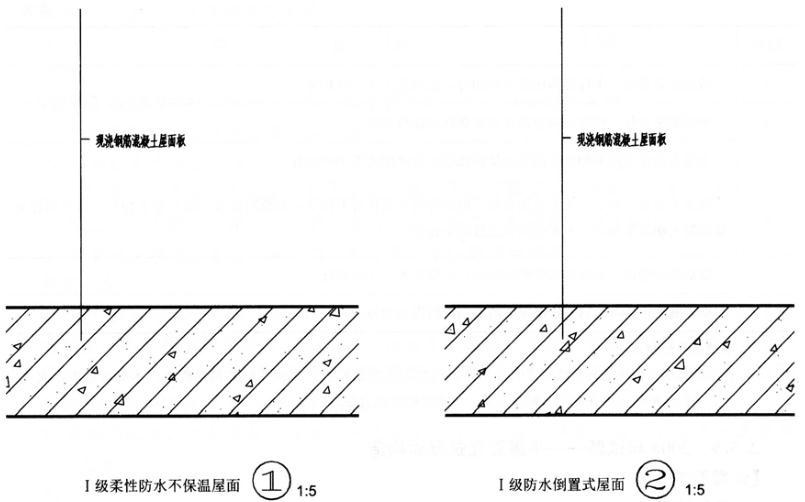

(1)在 4 个节点中根据表 1 的要求按材料及图例绘出屋面构造层次（在图 1 上作答），标注构造层名称，注明卷材防水层的设防道数。

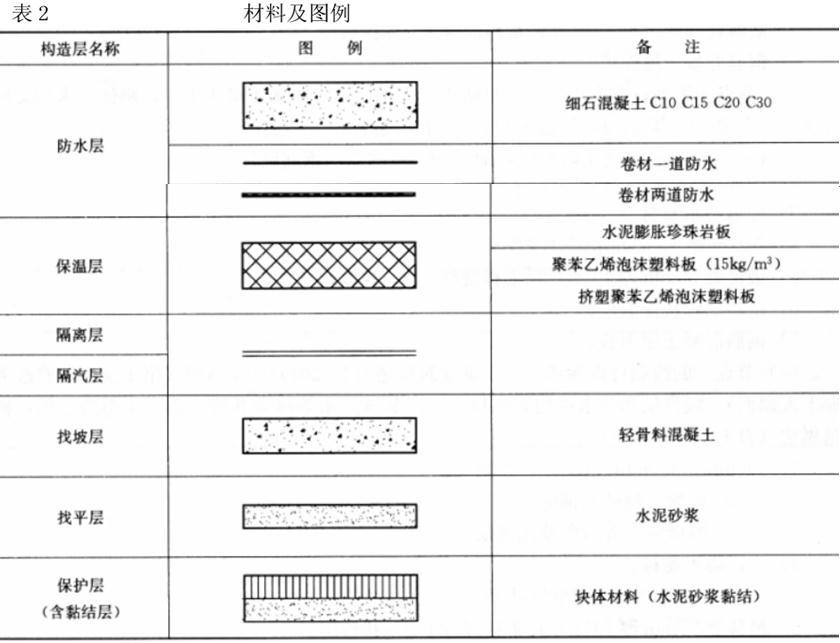

3.材料及图例（表 2）

答案：

本题解析：

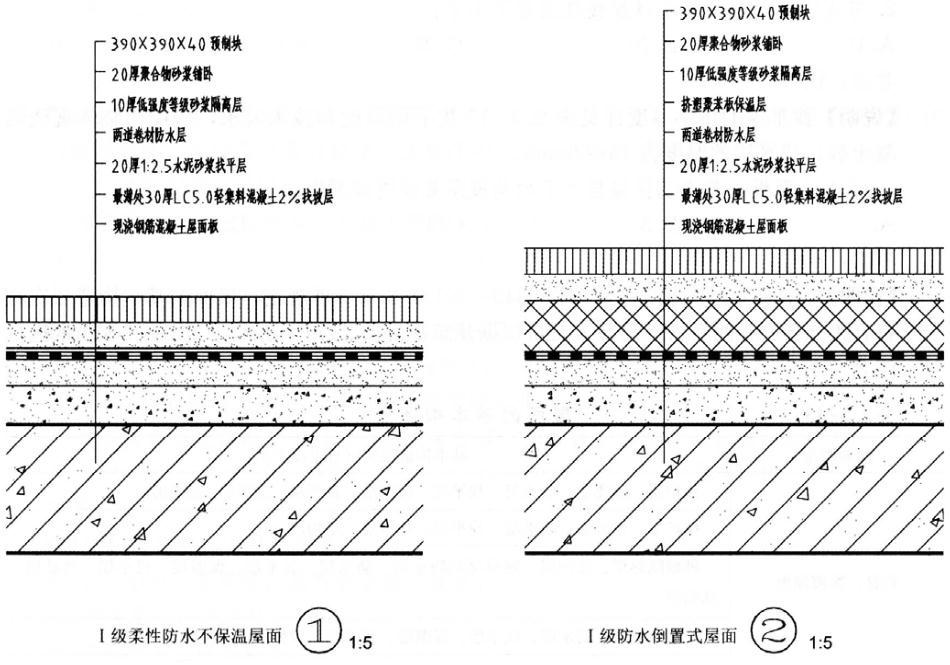

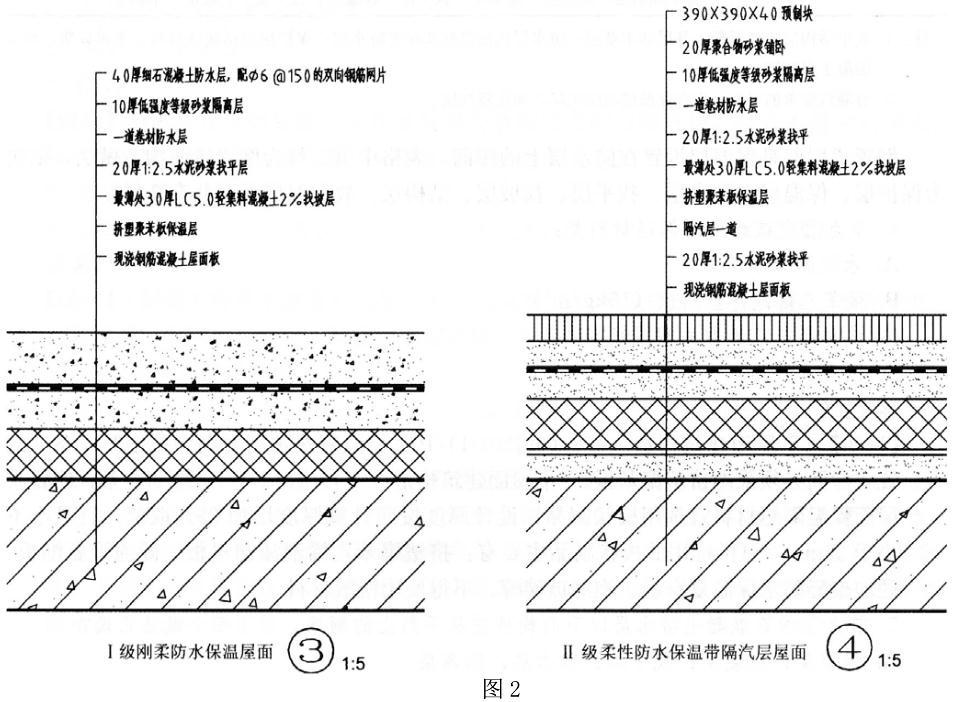

详见图 2。

更新时间：2022-01-14 22:27
