某钢筋混凝土框架结构办公楼,抗震等级为二级,框架梁的混凝土强度等级为C35,梁纵向钢筋及箍筋均采用HRB400。取某边榀框架(C点处为框架角柱)的一段框架梁,梁截面:b×h=400mm×900mm,受力钢筋的保护层厚度cs=30mm,梁上线荷载标准值分布图、简化的弯矩标准值见题图,其中框架梁净跨ln=8.4m。假定,永久荷载标准值gk=83kN/m,等效均布可变荷载标准值qk=55kN/m。

结构专业考试一级,历年真题,2017年一级注册结构工程师《专业考试》上午真题

结构专业考试一级,历年真题,2017年一级注册结构工程师《专业考试》上午真题

结构专业考试一级,历年真题,2017年一级注册结构工程师《专业考试》上午真题

试问,考虑地震作用组合时,BC段框架梁端截面组合的剪力设计值V(kN),与下列何项数值最为接近()

  • A.670
  • B.740
  • C.810
  • D.880
答案: B
本题解析:

根据《建筑抗震设计规范》(GB 50011—2010)(2016年版)第5.1.3条表5.1.3规定,按等效均布荷载计算的楼面活荷载组合值系数为0.5。

根据第5.4.1条式(5.4.1)计算,得:

VGb=1.2×(83+0.5×55)×8.4/2=556.9kN

根据第6.2.4条规定,一、二、三级的框架梁和抗震墙的连梁,其梁端截面组合的剪力设计值应进行调整,二级框架,梁端剪力增大系数ηvb=1.2,地震作用由左至右:

Mbl=-1.2×(468+0.5×312)+1.3×430=-189.8kN·m

Mbr=1.2×(387+0.5×258)+1.3×470=1230.2kN·m

梁端剪力设计值为

结构专业考试一级,历年真题,2017年一级注册结构工程师《专业考试》上午真题

地震作用由右至左:

Mbl=-1.2×(468+0.5×312)-1.3×430=-1307.8kN·m

Mbr=1.2×(387+0.5×258)-1.3×470=8.2kN·m

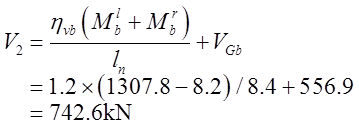

梁端剪力设计值

V=max{V1,V2}=742.6kN。

结构专业考试一级,历年真题,2017年一级注册结构工程师《专业考试》上午真题
