当前位置:首页建筑工程注册结构工程师结构专业考试一级->某办公建筑采用钢筋混凝土叠合梁,施工阶段不加支撑,其计算简图

某办公建筑采用钢筋混凝土叠合梁,施工阶段不加支撑,其计算简图和截面尺寸如题图所示。已知预制构件混凝土强度等级为C35,叠合部分混凝土强度等级为C25,纵筋采用HRB335级钢筋,箍筋采用HPB300级钢筋,第一阶段预制梁承担的静荷载标准值g1GK=15kN/m,活荷载标准值q1Qk=18kN/m;第二阶段叠合梁承担的由面层、吊顶等产生的新增静荷载标准值g2Gk=12kN/m,活荷载标准值q2Qk=20kN/m,as=as′=40mm.。

结构专业考试一级,历年真题,2008年一级注册结构工程师《专业考试》上午真题

当箍筋配置为ф8@150(双肢箍)时,试问,该叠合梁支座截面剪力设计值与叠合面受剪承载力的比值,应与下列何项数值最为接近?(  )

  • A.0.41
  • B.0.48
  • C.0.53
  • D.0.80
答案: C
本题解析:

根据《混凝土结构设计规范》(GB50010—2010)(2015年版)附录H第H.0.3条式(H.0.3-2)计算,预制构件和叠合构件的斜截面受剪承载力V=V1G+V2G+V2Q。

剪力设计值为:V=1.2×(15+12)×6.2/2+1.4×20×6.2/2=187.24kN。

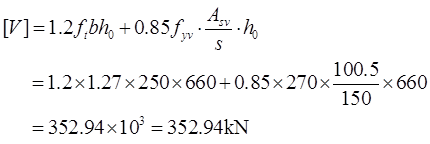

根据第H.0.4条式(H.0.4-1)规定,ft取叠合层和预制构件中的较低值,[V]为叠合面受剪承载力:

结构专业考试一级,历年真题,2008年一级注册结构工程师《专业考试》上午真题

因此,叠合梁支座截面剪力设计值与叠合面受剪承载力的比值V/[V]=187.24/352.94=0.53。

更新时间:2021-12-31 05:55
