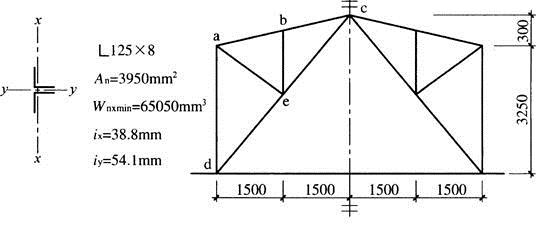

某厂房三铰拱式天窗架采用Q235B钢制作，其平面外稳定性由支撑系统保证。天窗架侧柱ad选用双角钢L125×8，天窗架计算简图及侧柱ad的截面特性如图所示。[2011年真题]
2.试问，杆件cd平面内的计算长度（mm）和平面外的计算长度（mm）应取下列何项数值？（ ）
cd杆件的几何长度为：
杆件cd是由双角钢组成的T形截面，只有平面内和平面外两个方向的计算长度，不存在斜平面，所以不需要考虑斜平面计算长度。根据《钢结构设计规范》（GB 50017—2003）表5.3.1可知，支座斜杆在桁架平面内和平面外的计算长度等于构件的几何长度，题目中的斜腹杆cd杆件可视为支座斜杆。平面内计算长度为：lox=l/2=2324mm，平面外计算长度为：loy=l=4648 mm。
