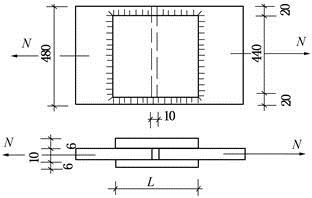

图为两块钢板用拼接板连接，采用三面围焊缝，承受静力荷载作用。
3.构件材料为Q345钢，焊条为E50型。焊脚尺寸hf＝6mm，承受荷载N＝1600kN，此连接需要的拼接板长度L最接近于（ ）mm。
根据《钢结构设计规范》（GB 50017—2003）表3.4.1-3可知，角焊缝的强度设计值为：
根据第7.1.3条式（7.1.3-1）计算，端焊缝能承受的力为：
需要侧焊缝承受的力为：N2＝1600×1000－901824＝698176N。此连接拼接板长度为：
由此可知，B项数值最为接近。
