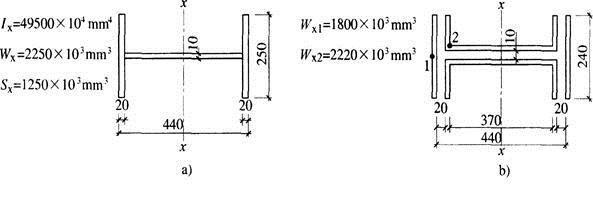

某车间起重机梁端部车挡采用焊接工字形截面，钢材采用Q235B钢，车挡截面特性如图所示。作用于车挡上的起重机水平冲击力设计值为H=201.8kN，作用点距车挡底部的高度为1.37m。[2011年真题]
4.已知条件同题（3）。试问，“2”点处的角焊缝应力设计值（N/mm2）应与下列何项数值最为接近？（ ）
“2”点既在翼缘上，又在腹板上。因此，“2”点是在各种力综合作用下的焊缝强度计算点。根据《钢结构设计规范》（GB 50017—2003）第7.1.3条规定，可以进行直角角焊缝的强度计算。
由题意可知，“2”点处弯曲应力为：
根据公式（7.1.3-2）计算，“2”点处剪应力为：
根据公式（7.1.3-3）计算，“2”点处综合应力为：
由于焊缝直接承受动力荷载，βf=1.0。故“2”点处角焊缝应力设计值为：
由此可知，C项数值最为接近。
