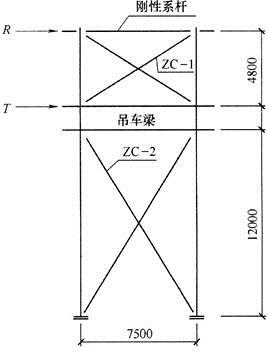

某重级工作制吊车的单层厂房，其边跨纵向柱列的柱间支撑布置及几何尺寸如图所示。上段、下段柱间支撑ZC-1、ZC-2均采用十字交叉式，按柔性受拉斜杆设计，柱顶设有通长刚性系杆。钢材采用Q235钢，焊条为E43型。假定，厂房山墙传来的风荷载设计值R=110kN，吊车纵向水平刹车力设计值T=125kN。[2013年真题]
4.下段柱间支撑ZC-2结构形式同题21，与厂房柱连接如图所示。假定，支撑拉力设计值N=280kN。试问，支撑角钢与节点板连接的侧面角焊缝长度l（mm）应与下列何项数值最为接近？（ ）
根据《钢结构设计规范》（GB 50017—2003）第3.4.1条表3.4.1-3可知，角焊缝的强度设计值
=160N／mm2；根据第7.1.3条规定，肢背侧焊缝承受0.7N。
l=lw+2×hf=219+2×8=235mm，由此可知，B项数值最为接近。
